Описание материала: Слюдяная бумага ИМ-14 0,05 мм
0,05 мм
≥14 кВ/мм
ТУ 3491-088-00281915-2007
до 600 °C
Слюдяная бумага ИМ-14 толщиной 0,05 мм по ТУ 3491-088-00281915-2007 — мусковитовая электроизоляционная бумага без связующего, светло-серого с серебристым перламутром цвета. Поставляется ООО «ИзолитПром» в рулонах ~900 мм, длина 30–200 м, с паспортом качества на каждый рулон.
Максимальная толщина в марке ИМ-14 — для тонкой обмоточной изоляции малых серводвигателей и шаговых двигателей.
Технические характеристики
| Толщина / допуск | 0,05 мм · ±0,008 мм по ТУ 3491-088-00281915-2007 |
| Слюда | Мусковит, рекомпозированная по ГОСТ 26858-86 (тип 1 или 2) |
| Связующее | Отсутствует — непропитанная бумага-полуфабрикат |
| Электрическая прочность | ≥14 кВ/мм |
| Поверхностная плотность | ≈ 75 г/м² (диапазон ГОСТ 26858-86: 50–400 г/м²) |
| Термостойкость мусковита | До 600 °C (само сырьё; класс изоляции определяется связующим в ленте) |
| Цвет | Светло-серый, серебристый с лёгким перламутром (мусковит) |

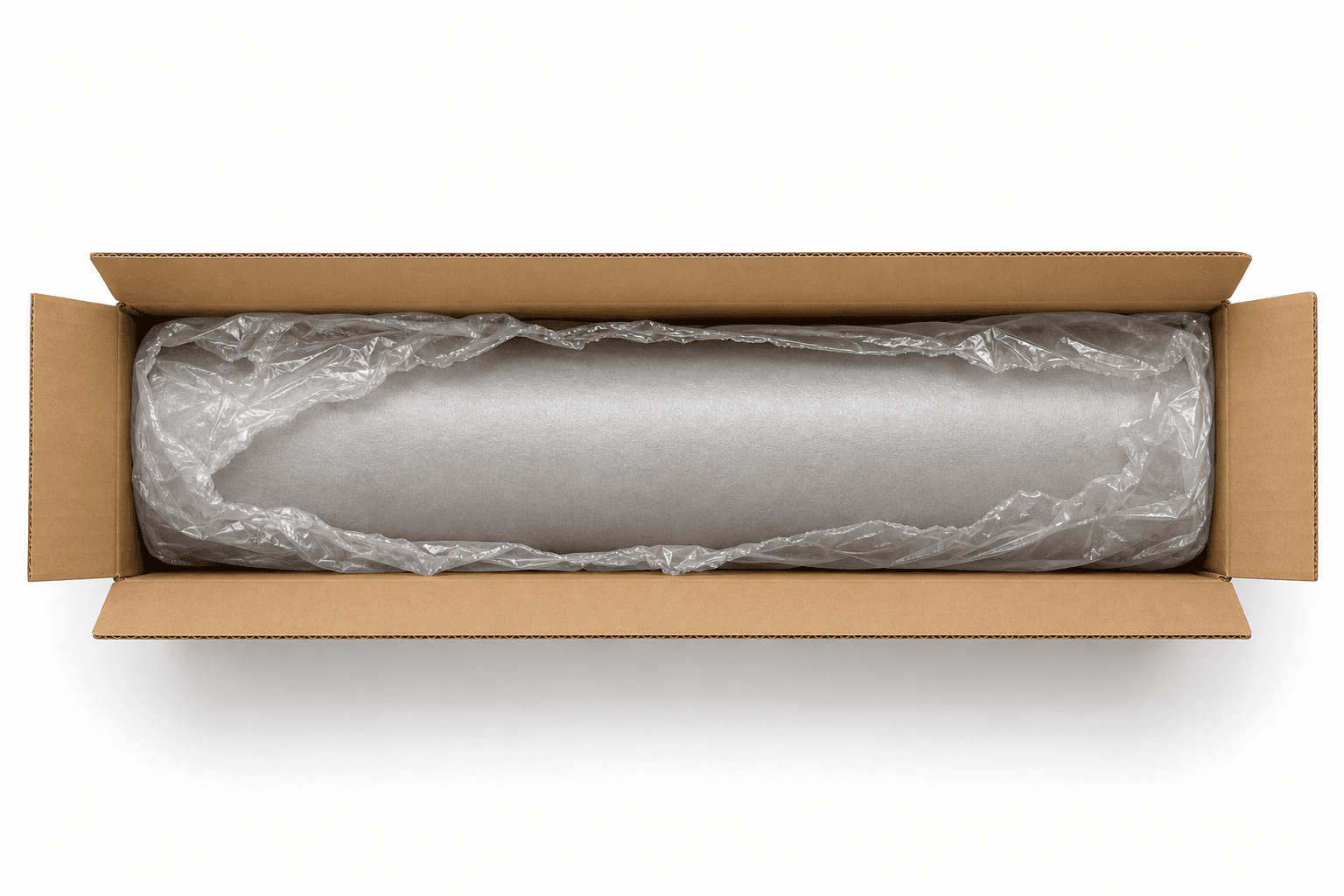

| Форма выпуска | Рулоны шириной ~900 мм, длина 30–200 м, гильза Ø 75 мм |
| Рамочный стандарт | ГОСТ 26858-86 «Бумага электроизоляционная слюдяная» |

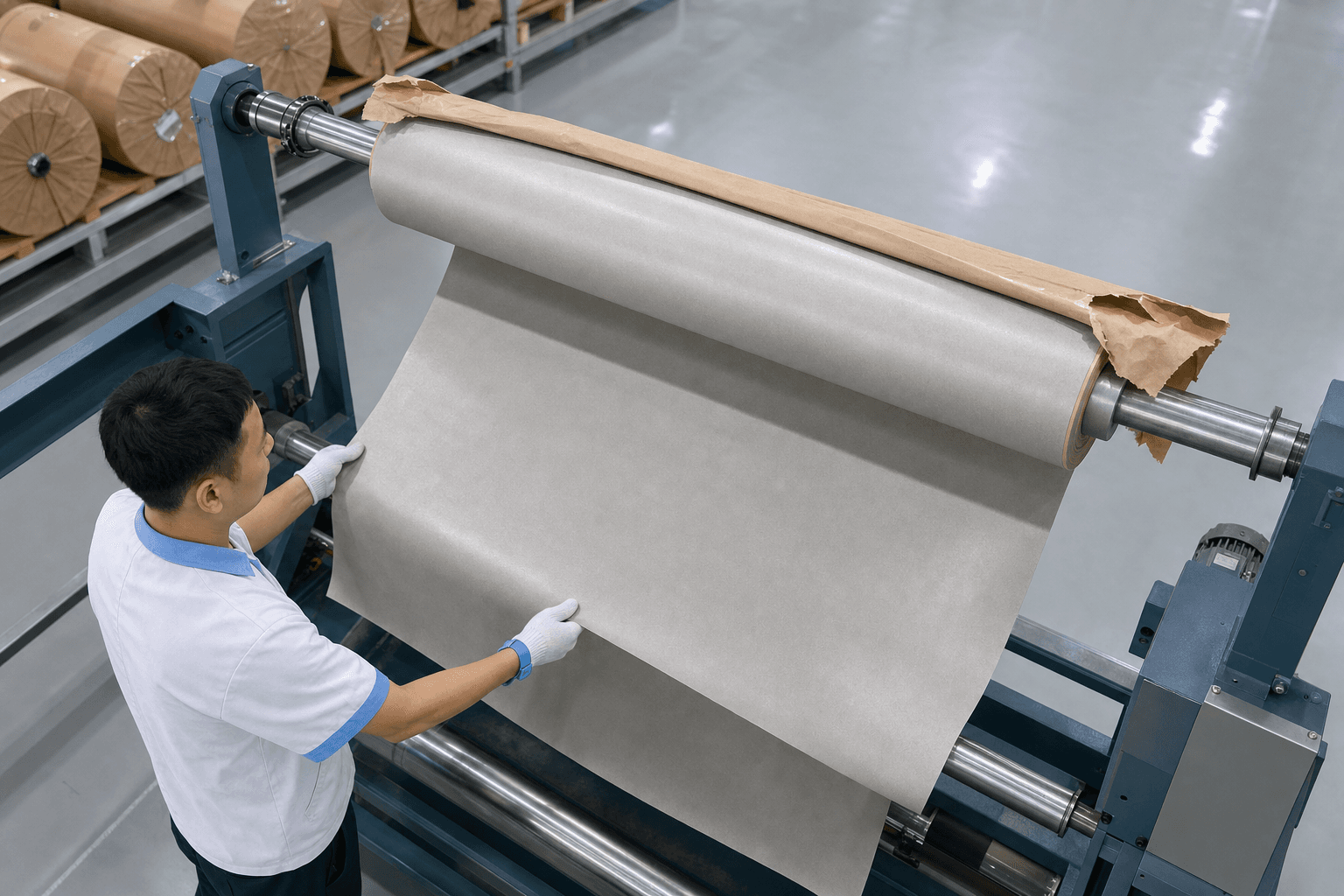

Применение ИМ-14 0,05 мм
Толщина 0,05 мм — верхняя граница марки ИМ-14, переход к среднему диапазону. Главное применение — производство тонкой обмоточной изоляции малых серводвигателей и шаговых двигателей для систем ЧПУ-станков, робототехники, медицинского оборудования (КТ-сканеры, ангиографы), позиционирующих систем измерительной техники. В таких машинах диаметр обмоточного провода 0,2–0,5 мм, межвитковая изоляция требуется минимальной, но с гарантированной электропрочностью.
Также 0,05 мм используется для бандажирования лобовых частей миниатюрных трансформаторов в специальной электронике — генераторы для медицинских ускорителей, импульсные блоки питания силовых преобразователей частоты, источники напряжения для электронных микроскопов. Здесь бумага оборачивается в один-два слоя поверх обмотки и фиксируется тонким слоем эпоксидного компаунда.
В отличие от тонких 0,03 и 0,04 мм, толщина 0,05 мм обеспечивает достаточную механическую прочность для ручной намотки на простой намоточной оснастке — лента не рвётся при намотке вручную на угловые катушки сложной геометрии. Это важно для мелкосерийного производства спецтехники с гибкими производственными линиями. Под партию для производителя серводвигателей или ремонтной базы спецоборудования — звоните +7 (953) 585-20-07, пишите 2852007@bk.ru.
Условное обозначение при заказе
Бумага ИМ-14 0,05 ТУ 3491-088-00281915-2007- Указать в заявке: количество (м² или кг), ширину рулона если нужна не стандартная 900 мм, длину рулона
Вопросы и ответы
Когда лучше брать ИМ-14 0,05 вместо ИМ-12 0,06?
0,05 мм даёт +20 % экономии слюды на единицу площади и тоньше на 0,01 мм при сборке. Если в обмотке малого серводвигателя пакет статора уже плотно набит проводом и каждый «лишний» микрон изоляции мешает разместить расчётное число витков — берётся 0,05 мм. Если запас места есть — 0,06 мм даёт чуть больший механический ресурс изоляции при многократных циклах нагрев-охлаждение.
Подходит ли 0,05 мм для медицинской рентгеновской техники?
Да, для обмоток высоковольтных трансформаторов рентгеновских аппаратов 60–150 кВ применяется именно тонкая мусковитовая бумага. Низкое содержание Fe₂O₃ (мусковит) — критично для высоковольтных применений (железо создаёт центры коронирования и снижает срок службы изоляции). Толщина 0,05 мм оптимальна для секций трансформатора с большим числом витков.
Можно ли использовать 0,05 мм для бандажирования лобовых частей крупного двигателя?
Не рекомендуется — для крупных машин (свыше 30 кВт) для бандажирования применяют слюдиниты в виде лент Г1СК шириной 25–35 мм. Тонкая бумага 0,05 мм без связующего рвётся при ручной намотке на крупные радиусы. 0,05 мм — для малых ЭМ до 1–3 кВт со специфической геометрией обмотки.
Подробнее о марке ИМ-14 (мусковит для тонкой обмоточной изоляции, отличия от ИМ-12, отраслевой акцент на ВЧ-технику и микаленты для малых ЭМ, импортные аналоги Cogebi/Pamica) — в описании категории «Слюдяная бумага ИМ».
Заказать слюдяную бумагу ИМ-14 0,05 мм
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка по России — ПЭК, Деловые линии, СДЭК. Возможна нарезка под нужный формат рулона по запросу.
