Описание материала: Слюдяная бумага ИМ-12 0,06 мм
0,06 мм
≥14 кВ/мм
ТУ 3491-088-00281915-2007
до 600 °C

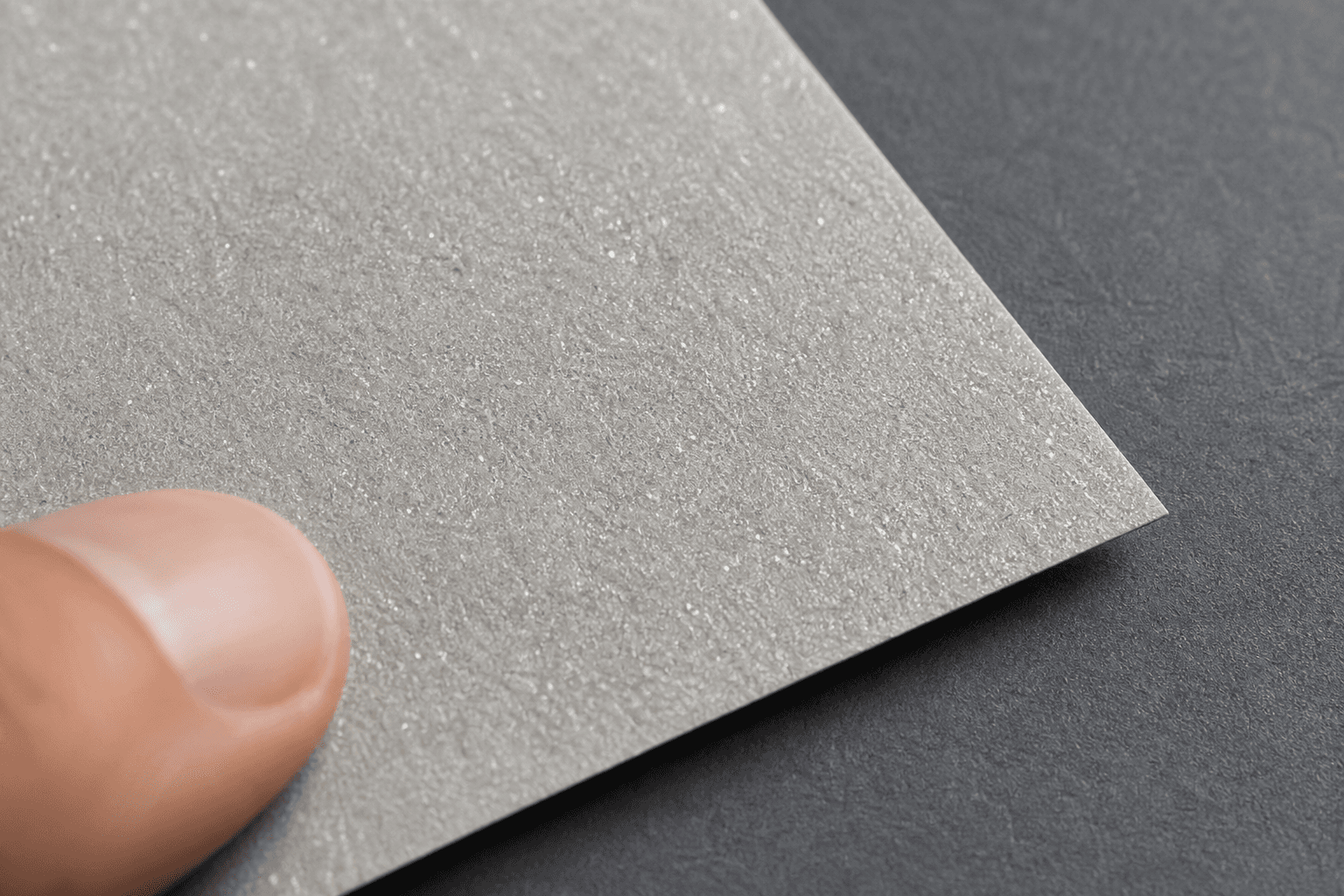

Слюдяная бумага ИМ-12 толщиной 0,06 мм по ТУ 3491-088-00281915-2007 — мусковитовая электроизоляционная бумага без связующего, светло-серого с серебристым перламутром цвета. Поставляется ООО «ИзолитПром» в рулонах ~900 мм, длина 30–200 м, с паспортом качества на каждый рулон.
Минимальная толщина в марке ИМ-12 — для производства гибкого слюдинита Г1СК и тонких межслойных барьеров высоковольтных обмоток.
Технические характеристики
| Толщина / допуск | 0,06 мм · ±0,01 мм по ТУ 3491-088-00281915-2007 |
| Слюда | Мусковит, рекомпозированная по ГОСТ 26858-86 (тип 2 или 3) |
| Связующее | Отсутствует — непропитанная бумага-полуфабрикат |
| Электрическая прочность | ≥14 кВ/мм |
| Поверхностная плотность | ≈ 90 г/м² (диапазон ГОСТ 26858-86: 50–400 г/м²) |
| Термостойкость мусковита | До 600 °C (само сырьё; класс изоляции определяется связующим в ленте) |
| Цвет | Светло-серый, серебристый с лёгким перламутром (мусковит) |
| Форма выпуска | Рулоны шириной ~900 мм, длина 30–200 м, гильза Ø 75 мм |
| Рамочный стандарт | ГОСТ 26858-86 «Бумага электроизоляционная слюдяная» |
Применение ИМ-12 0,06 мм
Толщина 0,06 мм — минимальная позиция в марке ИМ-12. Главное применение — производство гибкого слюдинита Г1СК толщиной 0,15 мм (двухслойная укладка мусковитовой бумаги + кремнийорганический лак). Г1СК — основа межслойной и пазовой изоляции для высоковольтных обмоток электрических машин класса нагревостойкости H (180 °C по ГОСТ 8865-93).
В обмотке гидрогенератора 13,8 кВ слюдинит Г1СК на основе бумаги ИМ-12 0,06 идёт как тонкий промежуточный барьер между слоями секций обмотки статора. Мусковитовая бумага здесь выбрана за счёт повышенной электропрочности (по сравнению с флогопитом) — ≥14 кВ/мм при минимальной толщине даёт лучший баланс «диэлектрика на грамм слюды» в высоковольтных применениях, где термика не критична (рабочая температура обмотки 100–155 °C).
В сегменте трансформаторного производства бумага 0,06 мм применяется как межслойная прокладка в обмотках сухих трансформаторов 6–10 кВ литого исполнения с эпоксидной заливкой. Тонкость материала (0,06 мм) позволяет вписаться в стандартный пакет обмотки без увеличения наружного диаметра катушки. Под партию слюдинита Г1СК или трансформаторных прокладок — звоните +7 (953) 585-20-07, пишите 2852007@bk.ru.
Сравнение толщин ИМ-12
| Толщина | Применение | |
|---|---|---|
| 0,06 мм | Г1СК 0,15 (двухслойная); межслойные прокладки сухих трансформаторов | ← вы здесь |
| 0,07 мм | Г1СКН (нагревостойкая); турбогенераторы 60–200 МВт | Подробнее |
| 0,08 мм | ЛСУ 0,10; высоковольтные машины | Подробнее |
| 0,09 мм | Широкие ленты 25–35 мм для крупных ЭМ | Подробнее |
| 0,10 мм | Г1СК средней толщины; пазовая изоляция статоров 6–10 кВ | Подробнее |
Условное обозначение при заказе
Бумага ИМ-12 0,06 ТУ 3491-088-00281915-2007- Указать в заявке: количество (м² или кг), ширину рулона если нужна не стандартная 900 мм, длину рулона
Вопросы и ответы
Чем мусковитовая бумага ИМ-12 0,06 отличается от флогопитовой ИФ-14 0,06?
Главное отличие — сырьё: мусковит против флогопита. Мусковит даёт светло-серый цвет, более гладкую поверхность чешуйки, ниже содержание Fe₂O₃ → выше электропрочность при той же толщине. Но термостойкость мусковита 600 °C против 800 °C у флогопита. Для высоковольтных машин с умеренной температурой (100–155 °C) выбирается мусковит ИМ. Для огнестойких кабелей по IEC 60331 — флогопит ИФ.
Что такое слюдинит Г1СК и почему для него нужна именно 0,06 мм?
Г1СК — гибкий слюдинит на бумаге со связующим, класса нагревостойкости H (180 °C). Цифра «1» = состав бумаги по ГОСТ 26104. Стандартная толщина готового Г1СК — 0,15 мм при двухслойной укладке двух слоёв 0,06 + 0,06 + лак ≈ 0,03 мм. Если использовать одноп слойно 0,12 мм бумаги — будут неоднородности и риск пробоя; двухслойная схема даёт перекрытие швов, исключающее сквозные дефекты.
Какая поверхностная плотность бумаги ИМ-12 0,06 мм?
Около 90 г/м² (диапазон ГОСТ 26858-86: 50–400 г/м²). Мусковитовая бумага имеет насыпную плотность немного ниже флогопитовой при той же толщине — связано с формой чешуек. Фактическое значение по партии указывается в паспорте качества.
Подробнее о марке ИМ-12 (мусковит для высоковольтных обмоток, отличия от ИМ-14 и от флогопитовых ИФ, отраслевой акцент на турбо- и гидрогенераторы 6–10 кВ, импортные аналоги Cogebi/Pamica) — в описании категории «Слюдяная бумага ИМ».
Заказать слюдяную бумагу ИМ-12 0,06 мм
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка по России — ПЭК, Деловые линии, СДЭК. Возможна нарезка под нужный формат рулона по запросу.
