ГОСТ 8727-78 · страница марки
ГФС-Т: обзор
ГОСТ 8727-78
0,10–0,60 мм
масляно-глифталь
Флогопит

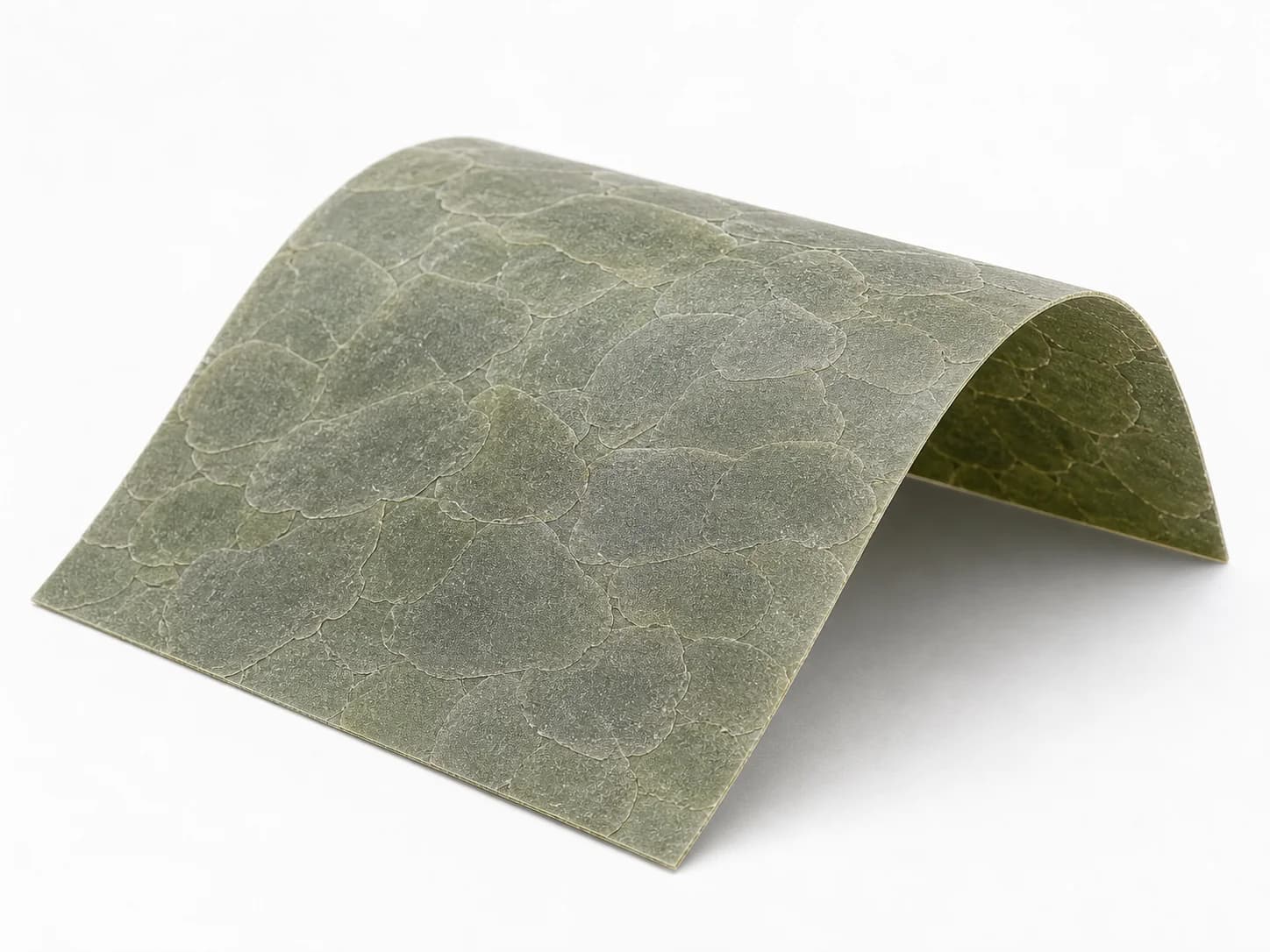

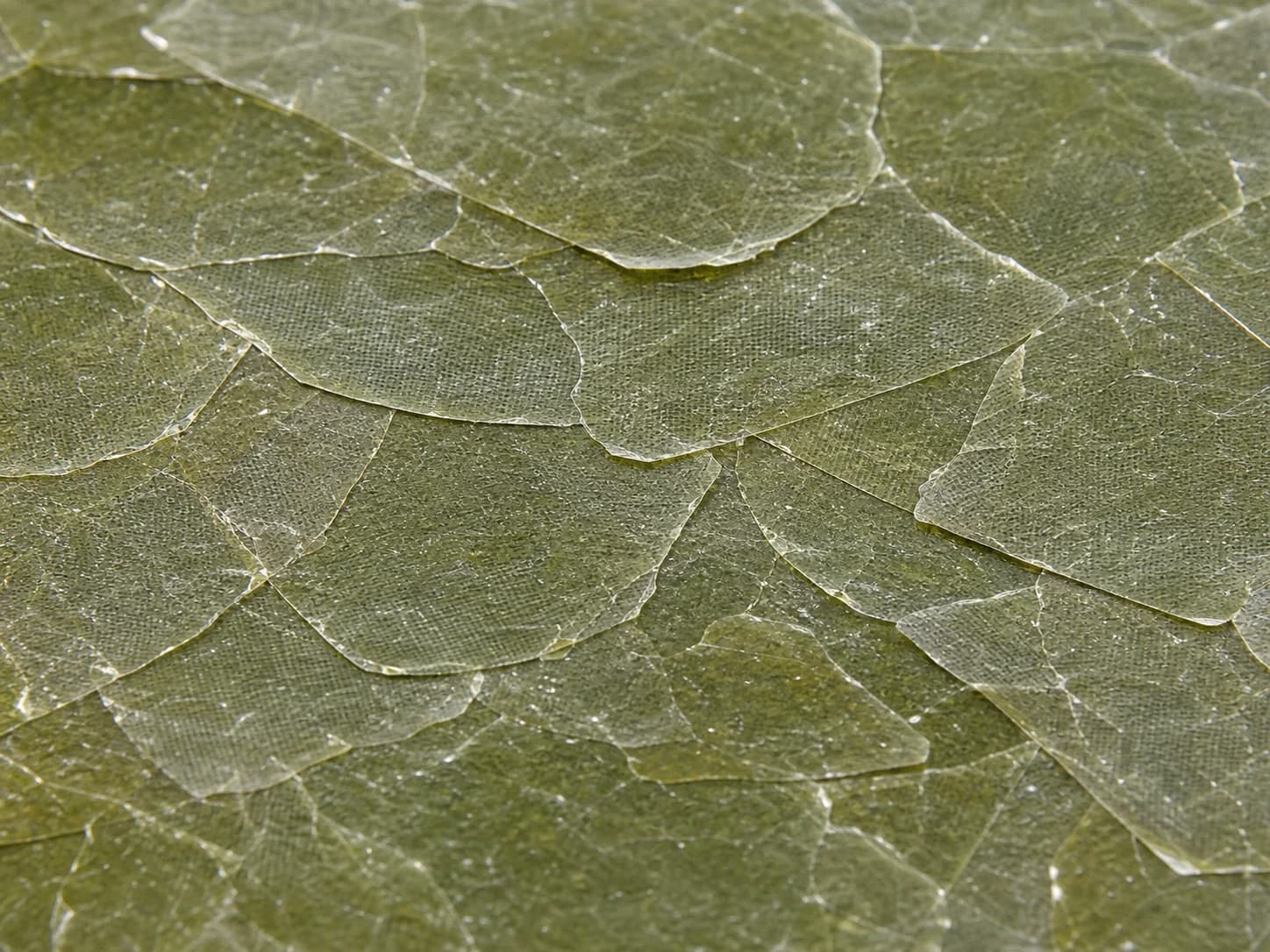

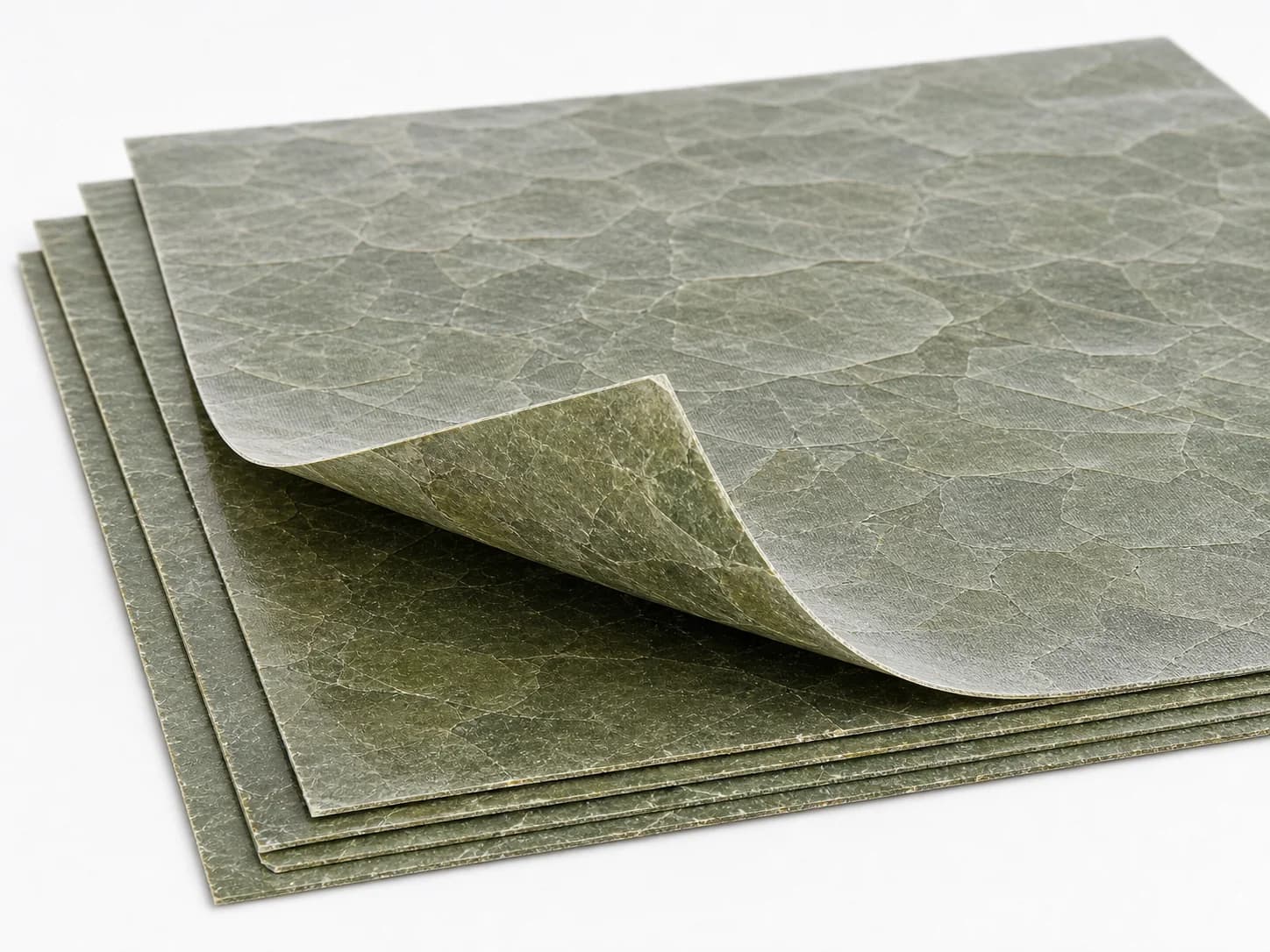

Стекломиканит гибкий ГФС-Т по ГОСТ 8727-78 — листовой электроизоляционный материал из щипаной слюды-флогопита, склеенной масляно-глифталевым лаком, с одной подложкой из стеклоткани по ГОСТ 19907-83. Одна из двух -Т-марок ГОСТ 8727-78 (вторая — ГФК-Т с кремнийорганикой класса H). Минимальная нормативная толщина 0,22 мм — нижний предел для -Т-марок по Табл. 1 ГОСТа. Удельное сопротивление после увлажнения ≥1·10¹¹ Ом·см — на порядок выше чем у -ТТ-аналогов (ГФС-ТТ: ≥1·10¹⁰). Купить стекломиканит ГФС-Т по ГОСТ 8727-78 с поставкой через ООО «ИзолитПром», Красноярск: все толщины от 0,10 до 0,60 мм со склада, паспорт качества — в комплекте с каждой партией. Доставка по всей России — Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самара — транспортными компаниями ПЭК, «Деловые Линии», СДЭК.
Состав и обозначение ГФС-Т
- Марка
- ГФС-Т
- Исполнение
- Т
- Документ
- ГОСТ 8727-78
Что означает марка ГФС-Т
Буквенное обозначение по разделу 1.3 ГОСТ 8727-78:
- Г — гибкий (тип стекломиканита с подложкой из стеклоткани, в отличие от формовочных и прокладочных миканитов)
- Ф — флогопит (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
- С — масляно-глифталь (масляно-глифталевый лак (светлый))
- Т — одна подложка из стеклоткани
По ГОСТ 25045-81 стекломиканит ГФС-Т относится к типу 45. Нормативный ряд толщин Табл. 1 ГОСТ 8727-78: 0,22; 0,25; 0,30; 0,50 мм. Дополнительно в каталоге поставляются толщины 0,10; 0,13; 0,15; 0,17 мм по отдельному согласованию.
Характеристики ГФС-Т
Технические характеристики ГФС-Т
| Тип по ГОСТ 25045-81 | 45 — стекломиканит гибкий на масляно-глифталевом лаке |
| Слюда | Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком) |
| Связующее вещество | Масляно-глифталевый лак (светлый), 13-25% массы (Табл. 3 ГОСТ 8727-78) |
| Летучих веществ | Не более 4% (Табл. 3 ГОСТ 8727-78) |
| Подложка | Одна подложка из стеклоткани по ГОСТ 19907-83, 4-й класс назначения |
| Нормативные толщины (ГОСТ) | 0,22; 0,25; 0,30; 0,50 мм (Табл. 1 ГОСТ 8727-78) |
| Толщины в каталоге | 0,10–0,60 мм |
| Электрическая прочность | ≥20 кВ/мм (ВС, тонкие нормативные) … ≥17 кВ/мм (ВС, 0,40–0,60 мм) — исходное состояние (Табл. 3 ГОСТ 8727-78) |
| Пробивное напряжение | От ≥3,0 кВ (ВС, 0,22 мм) до ≥6,0 кВ (ВС, 0,50 мм) — исходное состояние (Табл. 4 ГОСТ 8727-78) |
| Удельное объёмное сопротивление | Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹¹ (Табл. 3 ГОСТ 8727-78) |
| Гибкость | Гибкий при 15–35 °C и влажности 45–75% (п. 2.5 ГОСТ 8727-78). При нарезке на полоски ≥20 мм не распадается (п. 2.2) |
| Размер листов | Фактический размер поставляемого листа — 640×870 мм. Требования к размерам — по ГОСТ 25045-81 |
| Класс нагревостойкости | B (130°C длительно) — по классу масляно-глифталевого лака (ГОСТ 8865-93) |
| Гарантийный срок хранения | 3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78) |
| Масса партии (не более) | 200 кг (п. 3.2 ГОСТ 8727-78) |
Применение ГФС-Т
Где применяется стекломиканит ГФС-Т
ГФС-Т применяется в пазовой и корпусной изоляции электрических машин общепромышленного назначения с классом нагревостойкости B: асинхронные двигатели 0,18–200 кВт, синхронные генераторы малой мощности, вентильные двигатели. Одна подложка из стеклоткани (−Т) обеспечивает высокую гибкость при формовке и укладке в паз без нагрева.
Распределительные устройства, трансформаторы тока и напряжения с рабочей температурой до 130 °C, конденсаторы, выключатели с масляной изоляцией — везде, где требуется листовая изоляция класса B с высоким удельным сопротивлением после увлажнения (≥1·10¹¹ Ом·см). Именно высокое остаточное сопротивление отличает одноподложечную ГФС-Т от двухподложечной ГФС-ТТ (там ≥1·10¹⁰).
Применяется также для бандажей катушек и межвитковой изоляции обмоток в тонком исполнении. Толщины 0,22–0,50 мм — основные нормативные по Табл. 1 ГОСТ 8727-78; толщины 0,10–0,17 мм — тонкие позиции для малогабаритных аппаратов и приборного исполнения.
Купить стекломиканит ГФС-Т по ГОСТ 8727-78 со склада в Красноярске — передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург. Запросить цену: +7 (953) 585-20-07.
Сравнение и выбор ГФС-Т
Сравнение марок стекломиканита
ГОСТ 8727-78 нормирует ряд марок по типу слюды (флогопит Ф / мусковит М), связующего (С — масляно-глифталь / Э — полиэфир-эпоксид / К — кремнийорганика) и количеству подложек (-Т / -ТТ). В нашем каталоге — 12 разновидностей:
| Марка | Слюда | Связующее | Подложка | Класс | Толщины (каталог) |
|---|---|---|---|---|---|
| ГФС-Т | флогопит | масляно-глифталь | 1 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГФС-ТТ | флогопит | масляно-глифталь | 2 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГФЭ-Т | флогопит | полиэфир-эпоксид | 1 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГФЭ-ТТ | флогопит | полиэфир-эпоксид | 2 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГФК-Т | флогопит | кремнийорганика | 1 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГФК-ТТ | флогопит | кремнийорганика | 2 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГМС-Т | мусковит | масляно-глифталь | 1 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГМС-ТТ | мусковит | масляно-глифталь | 2 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГМЭ-Т | мусковит | полиэфир-эпоксид | 1 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГМЭ-ТТ | мусковит | полиэфир-эпоксид | 2 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГМК-Т | мусковит | кремнийорганика | 1 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГМК-ТТ | мусковит | кремнийорганика | 2 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
Как выбрать толщину ГФС-Т
Выбор толщины зависит от геометрии изоляционного промежутка, механических условий укладки и требуемого пробивного напряжения. Ориентиры для стекломиканита ГФС-Т:
- 0,22 мм — минимальная нормативная толщина по Табл. 1 ГОСТ 8727-78. Оптимальна для межвитковой изоляции и тонких бандажей где важна гибкость.
- 0,25–0,30 мм — основной диапазон пазовой изоляции двигателей до 45 кВт. Пробивное напряжение: 3,5 и 4,0 кВ ВС соответственно.
- 0,50 мм — максимальная нормативная для Т-исполнения. Корпусная изоляция высокого напряжения (6,0 кВ ВС) или дополнительный барьер.
- 0,10–0,17 мм — тонкие позиции каталога для приборных катушек с проводом ≤0,3 мм и миниатюрных аппаратов.
Не уверены в выборе толщины? Отправьте параметры изделия (рабочее напряжение, температура, геометрия паза) — подберём марку и толщину, рассчитаем цену партии. 2852007@bk.ru
Документы и заказ
Условное обозначение при заказе
По п. 1.3 ГОСТ 8727-78 в обозначение входят: сорт (ВС или 1С), марка, толщина, размер слюды, номер стандарта. Примеры для ГФС-Т:
| ВС, 0,22 мм, слюда 30 мм | Стекломиканит ВС ГФС-Т 0,22—30 ГОСТ 8727-78 |
| ВС, 0,25 мм, слюда 15 мм | Стекломиканит ВС ГФС-Т 0,25—15 ГОСТ 8727-78 |
| 1С, 0,22 мм, слюда 10 мм | Стекломиканит 1С ГФС-Т 0,22—10 ГОСТ 8727-78 |
Частые вопросы о стекломиканите ГФС-Т
Чем ГФС-Т отличается от ГФС-ТТ?
ГФС-Т — одна подложка, ГФС-ТТ — две. ГФС-Т гибче и имеет меньший нормативный диапазон толщин (0,22–0,50 мм против 0,25–0,60 мм). Удельное сопротивление после увлажнения у ГФС-Т на порядок выше: ≥1·10¹¹ против ≥1·10¹⁰ Ом·см.
Можно ли заменить ГФС-Т на ГФЭ-ТТ для класса B?
Технически можно — ГФЭ-ТТ даст класс F (155 °C). Но ГФЭ-ТТ имеет двойную подложку (жёстче) и другой нормативный ряд толщин. Для класса B предпочтительнее ГФС-Т или ГФС-ТТ.
Каковы условия хранения ГФС-Т?
Сухое закрытое помещение, температура ≥+5 °C, влажность 45–75%. Гарантийный срок 3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78).
Купить стекломиканит ГФС-Т по ГОСТ 8727-78 — цена и условия поставки
ООО «ИзолитПром» производит и отгружает стекломиканит гибкий ГФС-Т со склада в Красноярске. Цена ГФС-Т рассчитывается под заказ — зависит от толщины, тиража, размера листа и размера слюды. Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение.
В каждой отгрузке — паспорт качества партии с параметрами по ГОСТ 8727-78. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка по России — через ПЭК, «Деловые Линии», СДЭК.
Купить ГФС-Т или запросить паспортные значения — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
