Миканит гибкий ГМС 0,2 мм ГОСТ 6120-75 в Омске

Миканит гибкий ГМС 0,20 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе мусковита с масляно-глифталевым связующим. Поставка через наша компания с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Рабочая толщина для пазовой изоляции электродвигателей малой мощности.

О материале ГМС 0,20 мм

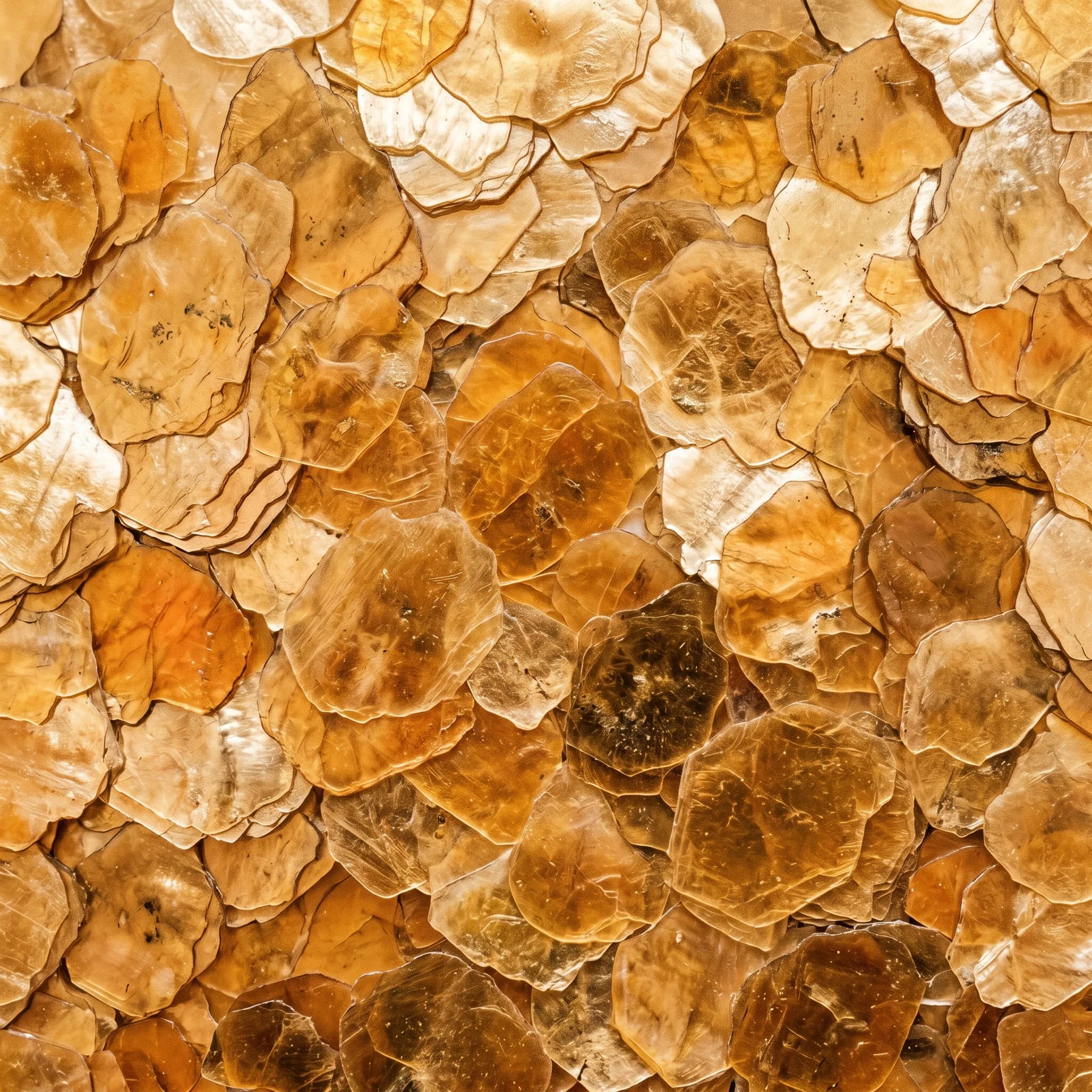

ГМС 0,20 мм — конкретное исполнение гибкого миканита марки ГМС. По расшифровке ГОСТ 6120-75: «Г» означает гибкий миканит, «М» — мусковит, «С» — масляно-глифталевый светлый лак. Это не отдельная марка и не обозначение материала по ТУ: меняется толщина листа, а состав и правила обозначения остаются относящимися к ГМС.

Толщина 0,20 мм находится рядом с нижней границей нормативного ряда и сохраняет хорошую гибкость, одновременно давая больший минимум пробивного напряжения, чем исполнение 0,15 мм.

ГОСТ задаёт для этой толщины не одно универсальное число, а несколько разных характеристик: допуск толщины, электрическую прочность в кВ/мм, пробивное напряжение готового листа в кВ и справочную массу квадратного метра. Ниже они разведены по отдельным строкам, чтобы относительный показатель не путался с напряжением пробоя конкретной толщины.

Технические характеристики

Толщина / допуск	0,20 мм · +0,05 / -0,04 мм (высш. сорт) / ±0,12 мм (1-й сорт)

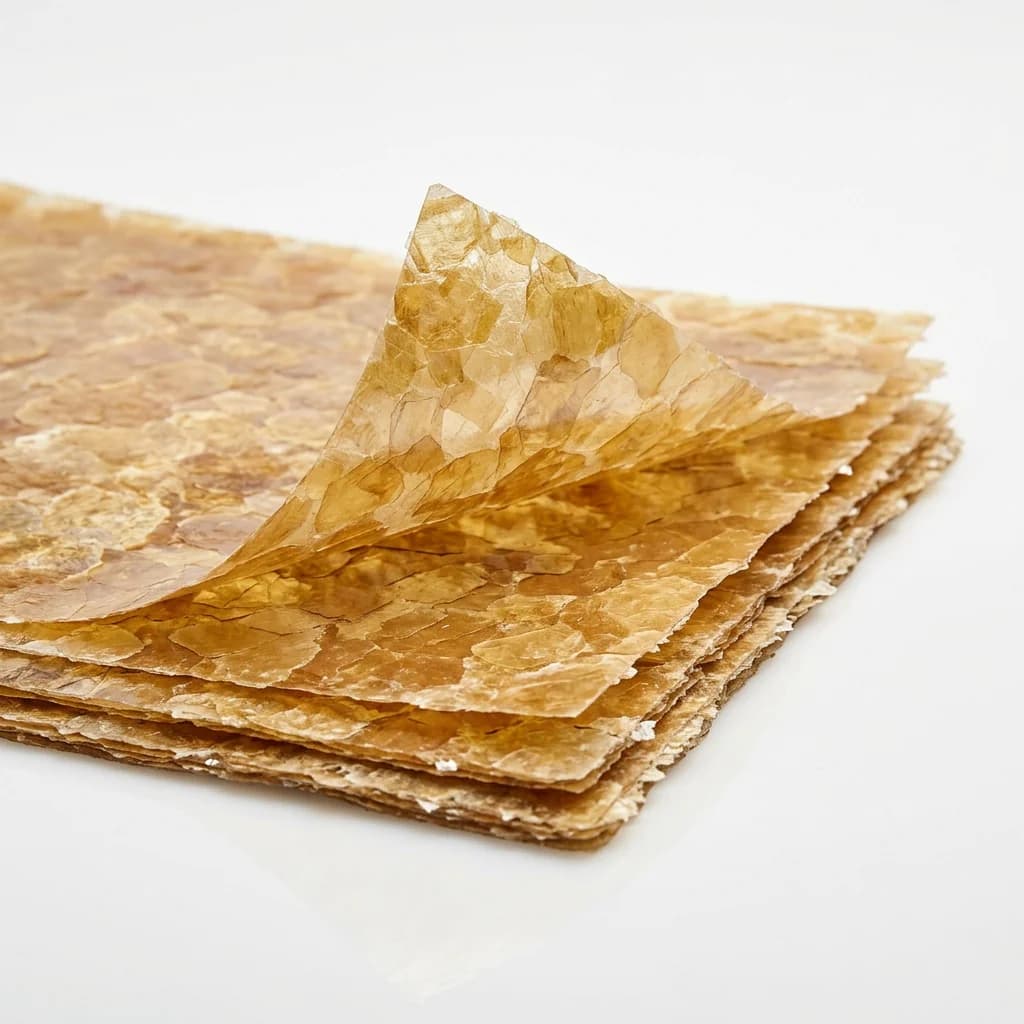

Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм. Другие размеры — по запросу.
Слюда	Мусковит, 75–90% (Табл. 3 ГОСТ 6120-75)
Связующее	Масляно-глифталевый лак (светлый), 10–25%
Летучих веществ	≤5%
Электрическая прочность	≥28 кВ/мм (ВС/1С) · пробивное ≥2,9 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,350 кг (Прил. 2 ГОСТ 6120-75, без подложки)
Радиус изгиба	Ø 20 мм (радиус изгиба 10 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Что именно нормирует ГОСТ для 0,20 мм

Номинальная толщина	0,20 мм	Таблица 1 ГОСТ 6120-75
Допуск, высший сорт	+0,05 / -0,04 мм	Среднее значение толщины
Допуск, первый сорт	±0,12 мм	Среднее значение толщины
Электрическая прочность	не менее 28 / 28 кВ/мм	Высший / первый сорт, таблица 3
Пробивное напряжение в отдельных точках	не менее 2,9 кВ	Таблица 4
Справочная масса 1 м² без подложки	0,350 кг	Приложение 2
Оправка при проверке гибкости	Ø 20 мм	Диаметр равен стократной толщине, п. 5.10 ГОСТ 25045-81

Размеры листов гибкого миканита по ГОСТ 25045-81 находятся в диапазоне от 450 до 1100 мм по ширине и длине с предельным отклонением ±15 мм. Тот же стандарт прямо допускает изготовление листов других размеров по согласованию изготовителя с потребителем. Поэтому размер в карточке следует читать как предлагаемое исполнение, а не как единственно возможный формат.

Как читать электрические показатели

Электрическая прочность выражается в кВ/мм и характеризует материал относительно его толщины. Пробивное напряжение выражается в кВ и относится к листу конкретной толщины. Для ГМС 0,20 мм нормативные минимумы составляют соответственно 28 / 28 кВ/мм по сортам и 2,9 кВ в отдельных точках.

Эти значения нельзя складывать, подменять одно другим или использовать как готовое разрешение на применение в оборудовании определённого рабочего напряжения. Выбор изоляции выполняют по конструкции узла, условиям эксплуатации и документации на изоляционную систему.

ГОСТ 6120-75 также нормирует для ГМС содержание мусковита 75–90%, склеивающего вещества 10–25%, летучих веществ не более 5% и удельное объёмное сопротивление не менее 1·10¹³ Ом·см в исходном состоянии. После выдержки во влажной среде стандарт устанавливает отдельное минимальное значение — 1·10¹² Ом·см.

Сравнение толщин ГМС

Толщина	Пробивное
0,15 мм	≥2,3 кВ	Подробнее
0,20 мм	≥2,9 кВ	← вы здесь
0,25 мм	≥3,6 кВ	Подробнее
0,30 мм	≥4,2 кВ	Подробнее
0,35 мм	≥4,9 кВ	Подробнее
0,40 мм	≥5,7 кВ	Подробнее
0,45 мм	≥6,3 кВ	Подробнее
0,50 мм	≥6,8 кВ	Подробнее

Как выбрать между соседними толщинами

Это промежуточный выбор между наиболее тонким листом 0,15 мм и более плотным 0,25 мм. Решение принимают по чертежу, допустимой толщине пакета и требуемому электрическому запасу.

В нормативном ряду восемь толщин: 0,15; 0,20; 0,25; 0,30; 0,35; 0,40; 0,45 и 0,50 мм. У каждой есть собственный допуск и минимум пробивного напряжения. Если в заявке указать только «ГМС», без толщины и сорта, поставщик не сможет однозначно определить требуемое исполнение.

Для расчёта полезно сообщить марку, сорт, толщину, формат листа или размеры детали, количество и назначение материала. Можно написать в заявке обозначение из конструкторской документации или приложить чертёж — это снижает риск замены соседней толщиной.

Применение ГМС 0,20 мм

ГМС 0,20 мм сочетает небольшую толщину с большим нормируемым пробивным напряжением, чем исполнение 0,15 мм. Его рассматривают для пазовых, межфазных и межслойных прокладок, где конструкция допускает гибкий миканит этой марки.

Характерные области применения — статоры и роторы электрических машин, коммутационная аппаратура, катушки и сухие трансформаторы. Мощность или номинальное напряжение оборудования сами по себе не определяют толщину: необходимы данные о пазе, числе слоёв, режиме работы и изоляционной системе.

Если исходная документация указывает другую толщину или другой материал, замену на 0,20 мм согласуют после проверки электрических и механических требований. Для большего нормируемого пробивного напряжения сопоставляют 0,25 мм и 0,30 мм, но соседняя толщина не является автоматической заменой.

Гибкость 0,20 мм проверяют на оправке Ø 20 мм по ГОСТ 25045-81. При раскрое и монтаже дополнительно учитывают кромки, переходы, направление нагрузки и допустимое заполнение паза.

Что указать для расчёта. Помимо марки и толщины нужны сорт, размер листа или развёртка детали, число слоёв, количество и назначение прокладки. Для ремонта полезны фотография маркировки старого материала и выдержка из паспорта машины: по одному названию двигателя восстановить конструкцию нельзя.

Сравнение 0,20 мм с 0,15 и 0,25 мм ведут по таблице характеристик на странице. Увеличение толщины меняет не только пробивное напряжение, но и допуск, массу и гибкость. Если в пазу ограничено место, дополнительная толщина способна повлиять на укладку обмотки; если требуется больший электрический запас, это подтверждают расчётом всей системы.

При заказе готовых пазовых прокладок указывают ширину, длину, форму торцов и допустимые отклонения. Такая заявка точнее, чем просьба подобрать количество листов «на один двигатель», потому что расход определяется развёрткой деталей и технологическими припусками.

ГМС и другие марки гибкого миканита

Сравнивать марки имеет смысл по составу, а не только по толщине. ГМС и ГМЧ изготавливают на мусковите, ГФС, ГФЧ и ГФК — на флогопите. Буквы «С», «Ч» и «К» указывают на вид связующего. Таблица ниже передаёт нормативные различия из ГОСТ 6120-75 без приписывания маркам неподтверждённых областей применения.

Марка	Слюда	Связующее	Слюда, %	Электрическая прочность 0,30–0,50 мм, ВС / 1С
ГМС	Мусковит	Масляно-глифталевый, светлый	75–90%	24 / 23 кВ/мм
ГМЧ	Мусковит	Масляно-битумный, чёрный	75–90%	24 / 23 кВ/мм
ГФС	Флогопит	Масляно-глифталевый, светлый	75–90%	23 / 20 кВ/мм
ГФЧ	Флогопит	Масляно-битумный, чёрный	75–90%	23 / 20 кВ/мм
ГФК	Флогопит	Кремнийорганический	69–88%	22 / 19 кВ/мм

Исполнения с индексом «-ББ» оклеены бумагой с двух сторон и в таблицах ГОСТ выделены отдельно. ГМС без индекса и ГМС-ББ нельзя считать взаимозаменяемыми только из-за одинаковой основы из мусковита.

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГМС 0,20—50—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГМС 0,20—50—1 ГОСТ 6120-75

Хранение, гибкость и обработка

ГОСТ 6120-75 устанавливает гарантийный срок хранения гибкого миканита три месяца со дня изготовления при соблюдении условий транспортирования и хранения. Упаковка, маркировка, транспортирование и хранение выполняются по ГОСТ 25045-81.

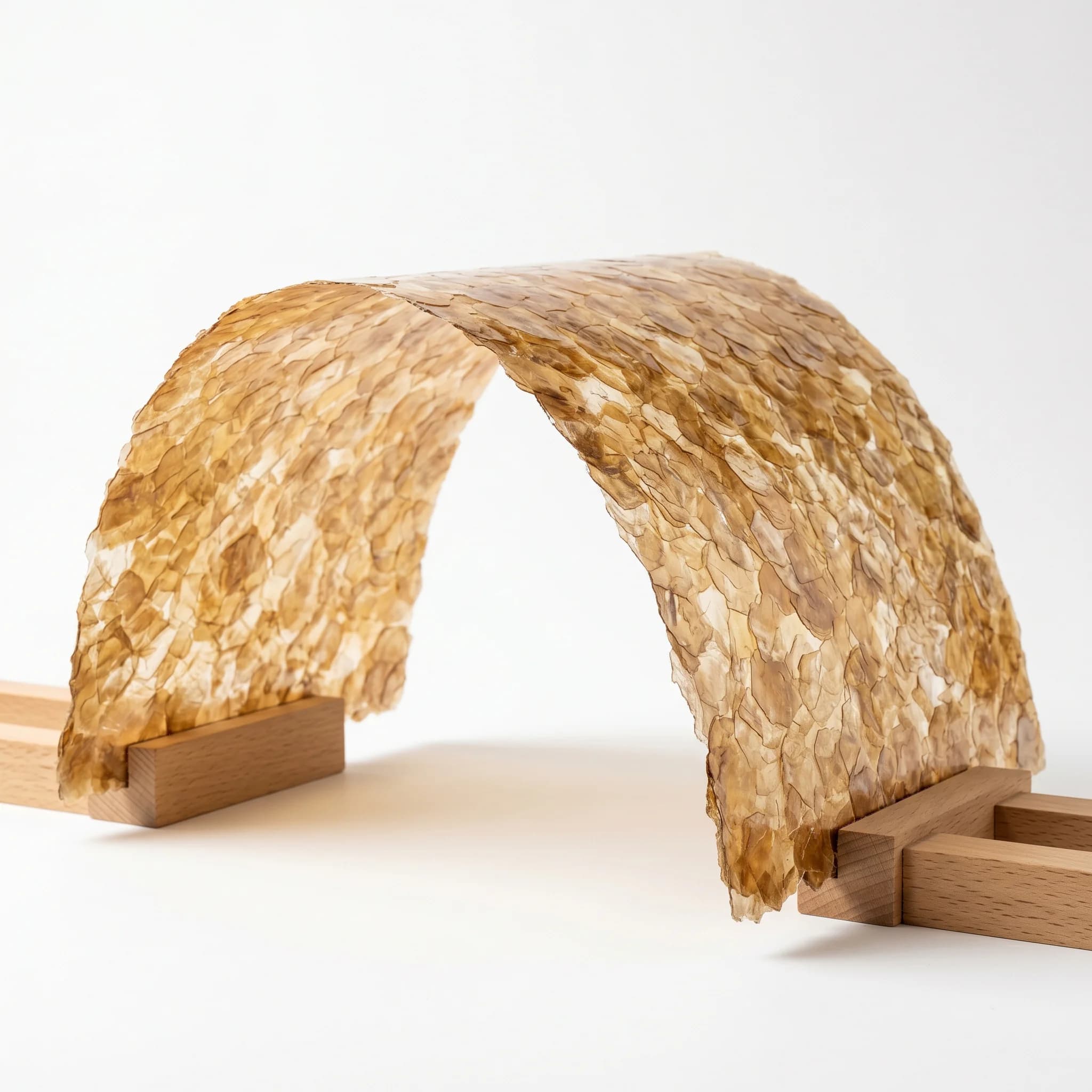

При проверке гибкости образец шириной 50 мм после выдержки в комнатных условиях огибают в один слой вокруг оправки. Для ГМС 0,20 мм диаметр оправки составляет 20 мм. Материал должен свободно изгибаться на оправке, не расслаиваясь. Это лабораторное условие контроля, а не универсальный проектный радиус готовой детали.

Листы раскраивают на прокладки и детали по документации заказчика. Способ резки и минимальные перемычки зависят от геометрии детали, состояния листа и применяемого оборудования; эти параметры лучше согласовать до запуска партии.

Нормативные источники

• ГОСТ 6120-75 «Миканит гибкий. Технические условия»: марки, толщины, допуски, электрические показатели, состав и гарантийный срок хранения.
• ГОСТ 25045-81 «Миканиты. Общие технические условия»: размеры листов и метод проверки гибкости.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация»: соответствие класса B температуре 130 °C. Класс относится к изоляционной системе и изделию в целом.

Вопросы и ответы

Можно ли выбрать 0,20 мм только по мощности или напряжению двигателя?

Нет. Мощность и номинальное напряжение не учитывают геометрию паза, число слоёв, импульсные нагрузки, среду и требуемый запас. Толщину сверяют с чертежом, паспортом машины или расчётом изоляционной системы.

Как определить расход листа при перемотке?

По развёртке всех деталей с припусками, числу пазов, длине пакета и количеству слоёв. Типового расхода для двигателя определённой мощности нет; в заявке можно приложить размеры деталей или чертёж.

Можно ли заменить лакоткань на ГМС 0,20 мм?

Только после проверки требований к составу, гибкости, пропитке и нагревостойкости всей системы. Сравнивать материалы по одному пробивному напряжению или толщине недостаточно.

Подробнее о марке ГМС — состав, нормативные характеристики, сравнение с ГМЧ, ГФС, ГФЧ и ГФК, а также правила сопоставления толщин приведены в описании категории.
