Миканит гибкий ГМЧ 0,4 мм ТУ в Омске
Обновлено: сентябрь 2026 г.
1 500 ₽/кг
Оформить заказ
Минимальный заказ: 21 лист (10.08 кг)
10.08 кг ≈ 21 лист (расчётно: 1 лист ≈ 480 г)
Нужен счёт или КП? Напишите или позвоните — подготовим расчёт под количество.
Изготавливаем под заказ любые размеры по чертежу или образцу.
* Цены ориентировочные. Точная стоимость рассчитывается после оформления заявки.
Часто задаваемые вопросы
Почему 0,40 — самая популярная толщина?
0,40 даёт оптимум по электрической прочности, гибкости при укладке и расходу материала на единицу площади паза.
Как ведёт 0,40 при перегреве?
При 220°C связующее частично деструктурируется, лист переходит в режим работы по чистой слюде с T° длительной до 550°C.
Подходит ли 0,40 для асинхронных двигателей?
Да, в асинхронных двигателях напряжением 380–660 В лист 0,40 применяется как пазовая изоляция в комплекте с пропиткой лаком МЛ-92.
Какой технологический процесс раскроя 0,40?
Гильотинная резка по программе ЧПУ, без нагрева; при штучных заказах — нож по линейке на твёрдой подложке.
Можно ли заменить ГМЧ на ГМС без пересчёта?
Да, если исходная машина имеет класс нагревостойкости не выше E (120°C) — замена «битум на глифталь» повышает долговечность без изменения геометрии и номинальных параметров. Для машин ниже класса A (105°C) замена ГМС на ГМЧ допускается, обратная замена желательна.
Как хранить ГМЧ?
Битум чувствителен к высоким температурам хранения: выше +35°C начинается медленное размягчение. Хранить в сухом помещении с температурой +5…+25°C, не допускать прямого солнечного света (УФ ускоряет старение). Гарантийный срок — 12 месяцев с даты изготовления по ТУ.
Какой радиус изгиба допустим?
По ГОСТ 6433.1 — от 6 толщин без нагрева. Для 0,4 мм минимальный радиус ≈ 2 мм. При меньшем радиусе возможно расслоение слюды и потеря электрических свойств.
Почему у ГМЧ чёрный цвет?
Битумный лак непрозрачный и имеет насыщенно-тёмный оттенок нефтехимической природы. В пакете изоляции это даёт визуальный контраст с глифталевыми марками — удобно при идентификации разных слоёв в ремонтных узлах советских серий.
Миканит гибкий ГМЧ 0,4 мм ТУ: какие данные нужны для выбора исполнения?
Укажите полное обозначение марки миканита и ГОСТ или ТУ, толщину, формат и количество. Различайте коллекторное, прокладочное, формовочное и гибкое исполнение по выбранной марке.
Как проверить, подходит ли миканит гибкий ГМЧ 0,4 мм ТУ для конкретного узла?
Сверьте назначение марки, требования к формованию или обработке, электрические и механические нагрузки и нагрев с документом на материал и требованиями узла. При замене материала совпадения размеров недостаточно: применимость и требуемый срок службы проверяют для конкретного узла и режима эксплуатации.
Как оформить заказ миканит гибкий ГМЧ 0,4 мм ТУ с доставкой в Омск?
Выберите исполнение и количество в форме заказа. Там указаны минимальная партия и сумма для выбранной позиции. Наличие, состав документов и срок доставки в Омск уточняем при подтверждении заявки.
Характеристики
Толщина
0,4 мм
Размер листа (варианты)
600×1000
1000×1200
500×600спецзаказ
Вес 1 листа
480 г
- Электрическая прочность в исходном состоянии (20°C), кВ/мм
- ≥19
Изготовление по чертежам
ЧПУ-фрезеровка ±0,2 мм, резьба М5+, от 3 до 14 дней. +7 (953) 585-20-07 · Подробнее
Характеристики
| Рабочая температура | 500 °C |
|---|---|
| Кратковременная температура | 750 °C |
| Содержание слюды | ≥ 90 % |
Миканит гибкий ГМЧ 0,4 мм ТУ в Омске
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.

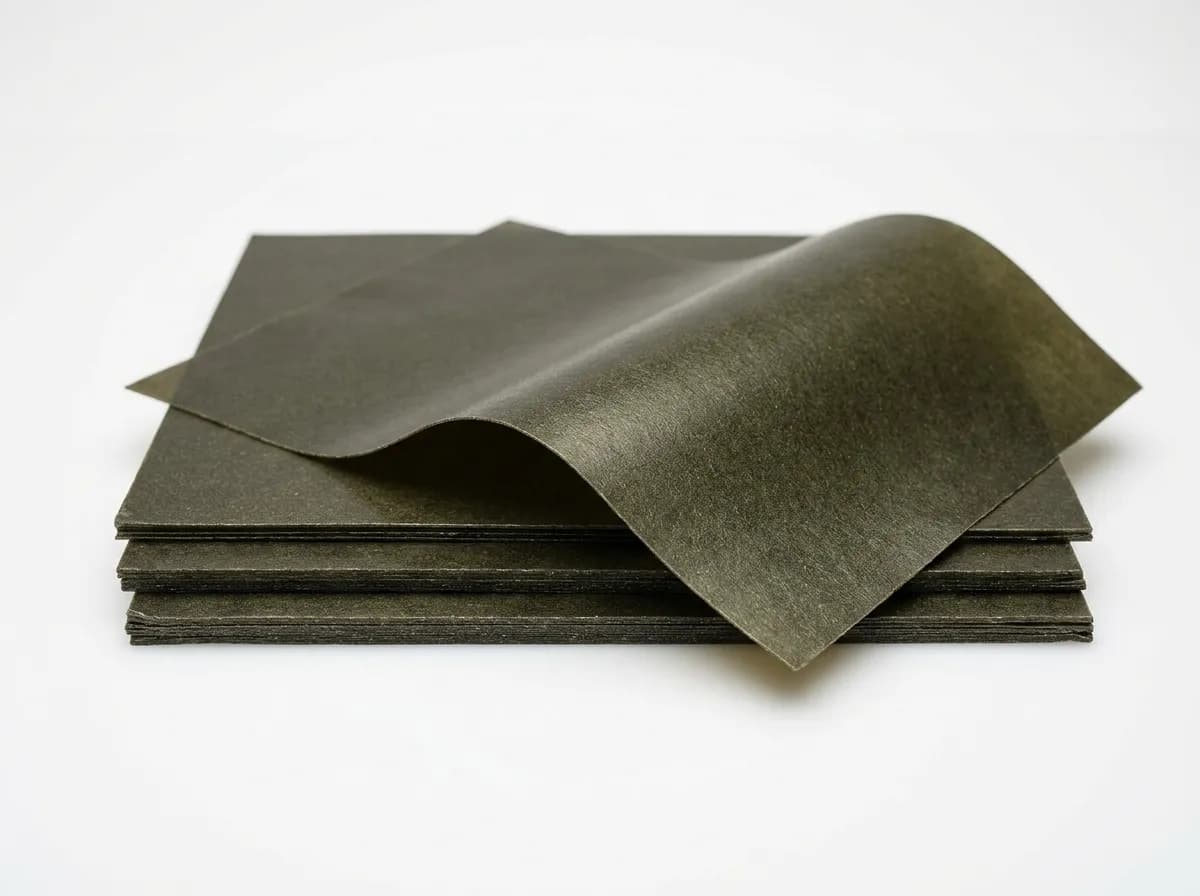

Миканит гибкий ГМЧ марки ГМЧ толщиной 0,4 мм — электроизоляционный материал по техническим условиям. ГМЧ — исторически самая массовая марка гибкого миканита советской эпохи.
Ключевые особенности ГМЧ
- Толщина 0,40 закрывает основной объём заказов на пазовые прокладки в крановых двигателях МТКФ и МТКН
- Поверхностная плотность 840 г/м², чёрный матовый оттенок без глянца от технологического воска
- Минимальная пробивная прочность 8 кВ на лист в исходном состоянии, без предварительной сушки
Применение ГМЧ толщиной 0,4 мм

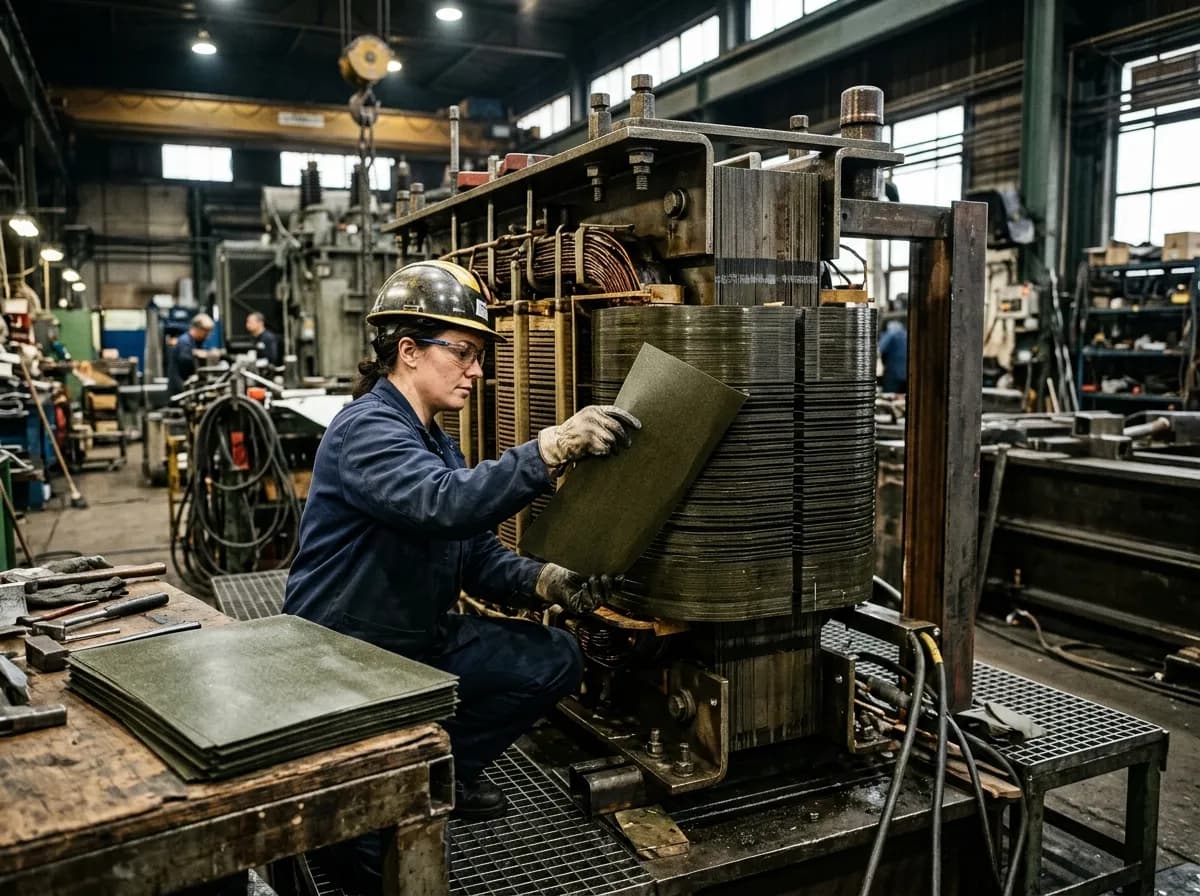

Основное применение — пазовая изоляция в крановых двигателях, где чёрная маркировка ребра паза помогает обмотчику ориентировать стороны прокладки при сборке без необходимости отдельной маркировки маркером.
Толщина 0,4 мм рекомендована под пазовая изоляция высоковольтных машин до 1000 В.
Особенности марки ГМЧ
ГМЧ — исторически самая массовая марка гибкого миканита советской эпохи. Битумный лак дешевле глифталя, но даёт меньший класс нагревостойкости (A вместо E) и выше водопоглощение. В современных изделиях ГМЧ уступил место ГМС и ГФС, но востребован на ремонте машин старых серий, где замена должна соответствовать исходной маркировке.
Технологические особенности ГМЧ
Битумный лак для ГМЧ приготавливают на основе нефтебитума БН-70/30 с растворителем уайт-спирит. При комнатной температуре связующее имеет вязкость смолы, после сушки при 70°C образует эластичную плёнку с характерным чёрным цветом. Преимущество битума — низкая стоимость сырья и устойчивость к кислотным средам, недостаток — прогрессирующее старение под УФ-излучением (значения не нормируются, но визуально заметны).
История марки ГМЧ
Марка ГМЧ выпускалась на Иркутском слюдплит-комбинате с 1950-х как бюджетный вариант мусковитного миканита. В каталогах АЭМ-1970 указывается ГМЧ как «миканит гибкий с масляно-битумным лаком марки А», применялся в двигателях серий АО-2, АОЛ, А4. С переходом на класс F во многих машинах (F=155°C) ГМЧ уступил место ГФС/ГФК, но в ремонтном фонде устаревших серий сохраняет роль оригинальной замены.
Два режима работы ГМЧ
ГМЧ работает в двух принципиально разных режимах — это особенность всех гибких миканитов, которую важно учитывать при выборе материала под конкретную задачу.
Режим 1 — «холодный», до 105°C (класс A). Активны и связующее, и слюда. Материал сохраняет гибкость, механическую целостность, ровную геометрию. Электрическая прочность ≥18 кВ/мм в исходном состоянии. Применимо: электрические машины ≤105°C, пазовая изоляция, прокладочные шайбы.
Режим 2 — «горячий», после выгорания связующего. Связующее при 300–400°C проходит через стадию активного газовыделения, битумное связующее в ГМЧ сгорает особенно активно в диапазоне 200–300°C с выделением лёгких углеводородов; после первого цикла остаётся мусковитная матрица с рабочим пределом 500°C.
| Марка | ГМЧ |
|---|---|
| Нормативный документ | по техническим условиям |
| Номинальная толщина | 0,4 мм |
| Основные форматы листа | 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу |
| Слюдяная основа | мусковит |
| Содержание слюды, %, не менее | 90 |
| Связующее | масляно-битумный лак (чёрный) |
| Обклейка | без обклейки |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему | A (105°C) |
| Температура выгорания связующего | 300–400°C |
| Рабочая температура миканита, длительно | до 500°C |
| Рабочая температура миканита, кратковременно | до 750°C |
| Электрическая прочность в исходном состоянии (20°C), кВ/мм | ≥19 |
| Электрическая прочность после выдержки 1 ч при 400°C, кВ/мм | ≥11 |
| Водопоглощение 24 ч / 23°C, %, не более | 0.7 |
| Потеря массы при 500°C, %, не более | 1.5 |
| Удельное объёмное сопротивление в исходном состоянии, Ом·см | ≥1·10¹³ |
| Удельное объёмное сопротивление после 48 ч при 95% RH, Ом·см | ≥1·10¹¹ |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
Заказ и доставка ГМЧ
Партии ГМЧ 0,40 от 50 листов отгружаются с дополнительной скидкой по согласованию с менеджером.
Транспортная упаковка — паллетный гофрокороб 1200×800, обтянутый стрейч-плёнкой, защищающей от попадания пыли.
Обзор и назначение
- Мусковитная основа сохраняет классические параметры советских ТУ 1970-х.
- Битумное связующее класса A (105°C) — доступная альтернатива глифталю.
- Чёрный цвет упрощает идентификацию на фоне светлой бумаги пазов.
Применение и обработка
Основное применение — устаревшие электродвигатели низкого напряжения и ремонтный фонд: замена аналогичной изоляции в машинах советской разработки.
Сравнение и выбор
Документы, вопросы и заказ
Срок изготовления уточняется для выбранной позиции и объёма партии. Минимальная партия и формат согласовываются при расчёте заказа. Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216.
Типовой запрос — ремонт конкретного мотора: уточните серию двигателя и штатную толщину изоляции, подберём аналогичную по конструкции партию.
Для расчёта стоимости отправьте запрос через форму на странице или позвоните. Приложим паспорт качества на партию по ТУ.
Доставка в Омск: ПЭК, Деловые линии, СДЭК
Как заказать Миканит гибкий ГМЧ 0,4 мм ТУ в Омске?
Позвоните по телефону +7 (953) 585-20-07 или оставьте заявку на сайте. Менеджер свяжется с вами в течение рабочего дня.
Сравнение толщины 0,4 мм с другими позициями Миканит гибкий ГМЧ ТУ
| Толщина | Цена, ₽/кг | Вес листа | Цена за лист | |
|---|---|---|---|---|
| 0,1 мм | 1 500 ₽/кг | 120 г | ≈ 180 ₽ | |
| 0,125 мм | 1 500 ₽/кг | 150 г | ≈ 225 ₽ | |
| 0,2 мм | 1 500 ₽/кг | 240 г | ≈ 360 ₽ | |
| 0,25 мм | 1 500 ₽/кг | 300 г | ≈ 450 ₽ | |
| 0,3 мм | 1 500 ₽/кг | 360 г | ≈ 540 ₽ | |
| 0,4 мм | 1 500 ₽/кг | 480 г | ≈ 720 ₽ | текущий |
| 0,5 мм | 1 500 ₽/кг | 600 г | ≈ 900 ₽ | |
| 0,6 мм | 1 500 ₽/кг | 720 г | ≈ 1 080 ₽ | |
| 0,7 мм | 1 500 ₽/кг | 840 г | ≈ 1 260 ₽ | |
| 0,8 мм | 1 500 ₽/кг | 960 г | ≈ 1 440 ₽ | |
| 0,9 мм | 1 500 ₽/кг | 1.08 кг | ≈ 1 620 ₽ | |
| 1 мм | 1 500 ₽/кг | 1.20 кг | ≈ 1 800 ₽ | |
| 1,2 мм | 1 500 ₽/кг | 1.44 кг | ≈ 2 160 ₽ | |
| 1,5 мм | 1 500 ₽/кг | 1.80 кг | ≈ 2 700 ₽ | |
| 2 мм | 1 500 ₽/кг | 2.40 кг | ≈ 3 600 ₽ | |
| 3 мм | 1 500 ₽/кг | 3.60 кг | ≈ 5 400 ₽ | |
| 4 мм | 1 500 ₽/кг | 4.80 кг | ≈ 7 200 ₽ | |
| 5 мм | 1 500 ₽/кг | 6.00 кг | ≈ 9 000 ₽ |
Видео о материале
Миканит гибкий ГМЧ ТУ — демонстрация гибкости
На видео показан образец миканита гибкого. Демонстрируется его гибкость: образец загибают с помощью металлического приспособления под углом 90 градусов, затем под углом 180 градусов. После этого образец распрямляют и показывают, что происходит с местами изгибов.
Выбрано видео: Миканит гибкий ГМЧ ТУ — демонстрация гибкости
Данные для расчёта выбранной позиции
Для выбранной листовой позиции укажите параметры и количество. В карточке указаны параметры: Толщина: «0,4». Сопоставьте их с вашей спецификацией; отличающиеся требования укажите в запросе. Для параметров с несколькими значениями (Размер листа) укажите нужное исполнение. Цена карточки указана за кг; количество укажите в единице, выбранной в форме заказа. Укажите обозначение выбранного материала и документ исполнения (ГОСТ/ТУ), если он указан в карточке.
