Миканит коллекторный КФШ 1,1 мм ГОСТ 2196-75 в Омске

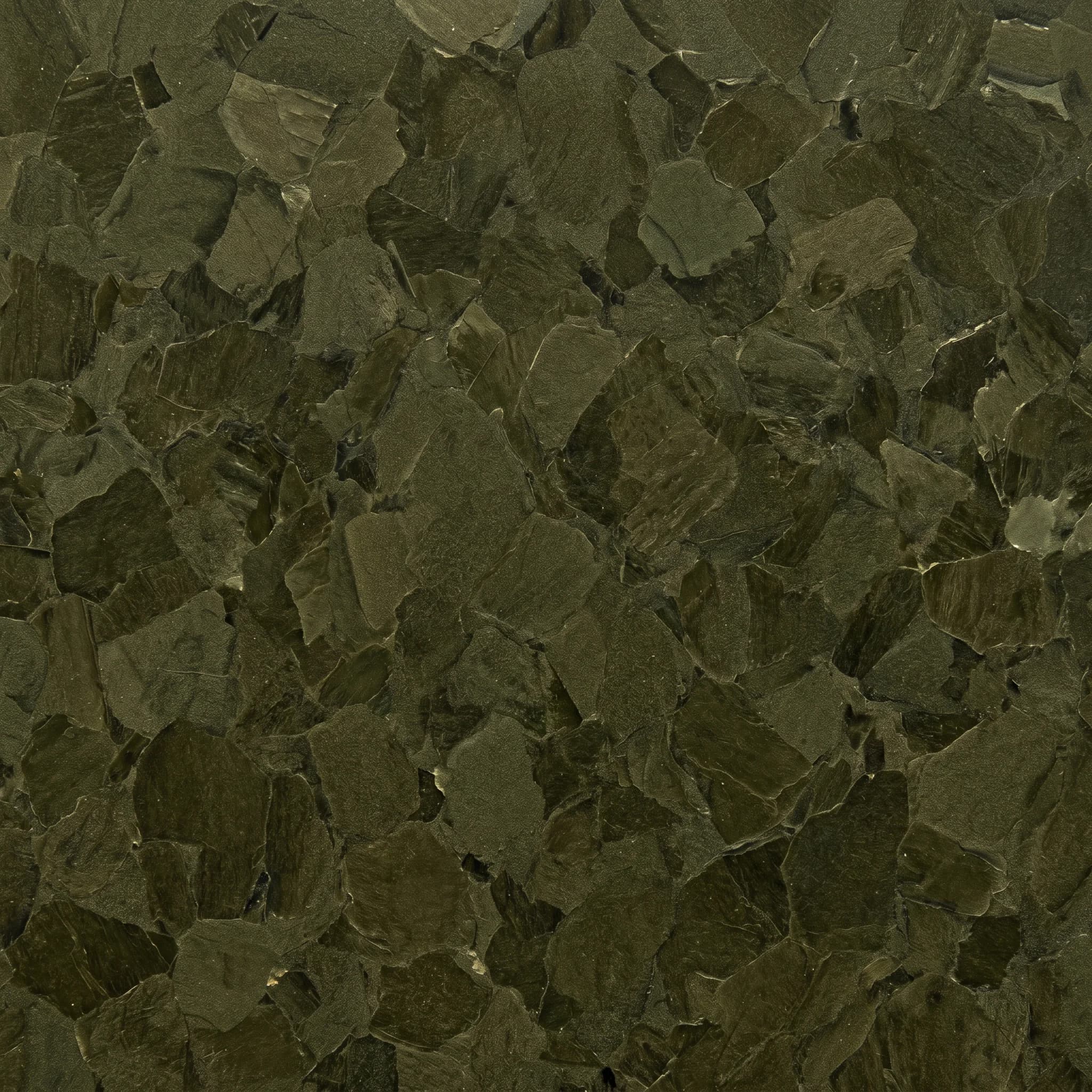

Миканит коллекторный КФШ 1,10 мм по ГОСТ 2196-75 — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита, склеенной шеллаком (≤4,5%). Нормативная точка ряда КФШ (тип 11 по ГОСТ 25045-81). Поставка через наша компания с выдачей паспорта качества. Расслаиваемость ≤5%, усадка при 60 МПа/160 °C не более 10% (горячая ≤2%).

Технические характеристики

Применение КФШ 1,10 мм

Толщина 1,10 мм — частая толщина в коллекторной изоляции машин постоянного тока средней и большой мощности, где требуется повышенный электрический зазор между ламелями.

Типовые объекты применения: коллекторы электродвигателей постоянного тока 100–200 кВт общепромышленного исполнения, приводы крупного прокатного оборудования, генераторы постоянного тока для тяжёлых электротехнологических установок (электролиз цветных металлов, крупные гальванические линии).

В ремонте коллекторов после значительного износа 1,10 мм — типовая «ремонтная» толщина, когда ламели проточены глубоко и исходная паспортная 1,00 мм уже не обеспечивает плотной посадки пакета. Пробивное напряжение 7,7 кВ даёт запас 10% по сравнению с паспортной 1,00 мм (7,0 кВ).

В возбудителях крупных синхронных генераторов (электростанции мощностью от 3 МВт) 1,10 мм может применяться как штатная или усиленная межламельная толщина — по паспорту машины.

Сравнение толщин КФШ

Условное обозначение при заказе

• Слюда размера 6: Миканит КФШ 1,10—6 ГОСТ 2196-75
• Слюда размера 10: Миканит КФШ 1,10—10 ГОСТ 2196-75

Вопросы и ответы

В чём разница между 1,10 мм КФШ и 1,10 мм КФП?

КФШ — на шеллаке (природная смола), КФП — на полиэфирной смоле. Оба ≤4,5% связующего. Расслаиваемость: КФШ ≤5%, КФП ≤4% (минимальное среди марок с 4,5% связующего). Усадка у КФШ нормируется по условию а) 60 МПа/160 °C (≤10%, горячая ≤2%); у КФП по условию б) 80 МПа/180 °C (≤10%, горячая ≤2%). КФП выбирают там, где критично минимальное расслаивание.

Применяется ли 1,10 мм в тяговых двигателях?

Для стандартных тяговых двигателей общепромышленного исполнения — возможно, но штатной коллекторной изоляцией для тягового, кранового и металлургического оборудования по ГОСТ 2196-75 является КФА (нагревостойкая модификация). КФШ 1,10 мм применяется в коллекторах машин с более лёгкими режимами работы.

Какое испытательное напряжение выдерживает 1,10 мм?

По Табл. 3 ГОСТ 2196-75 — не менее 7 кВ/мм × 1,10 = 7,7 кВ. Это испытание на пробой; рабочее напряжение между ламелями при нормальной работе — в разы меньше.

Подробнее о марке КФШ (расшифровка буквенного обозначения, шеллак как связующее, сравнение с остальными 6 марками ГОСТ 2196-75, особенности лакировки поверхности, склейка из двух калиброванных листов для толщин ≥0,8 мм) — в описании категории КФШ.

Заказать КФШ 1,10 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Наличие, место и срок отгрузки уточняются при расчёте заказа. Паспорт качества и сертификат ГОСТ 2196-75 в комплекте. Доставка по России: ПЭК, Деловые Линии, СДЭК. Объёмы и условия поставки — по согласованию при заказе.
