Миканит коллекторный КФШ-1 0,95 мм ГОСТ 2196-75 в Омске

Важно. Толщина 0,95 мм не входит в нормативный ряд марки КФШ-1 по ГОСТ 2196-75. Шаг 0,95 мм в Табл. 1 стандарта предусмотрен только для марки КФА (тип 13, нагревостойкий коллекторный миканит с минеральным связующим). У КФШ-1 (тип 11 с пониженной усадкой) после 0,90 мм следующая нормативная толщина — сразу 1,00 мм. Если в паспорте машины указан КФШ-1 0,95 мм — это либо ошибка и имелось в виду КФА 0,95 мм, либо ТУ-исполнение конкретного производителя.

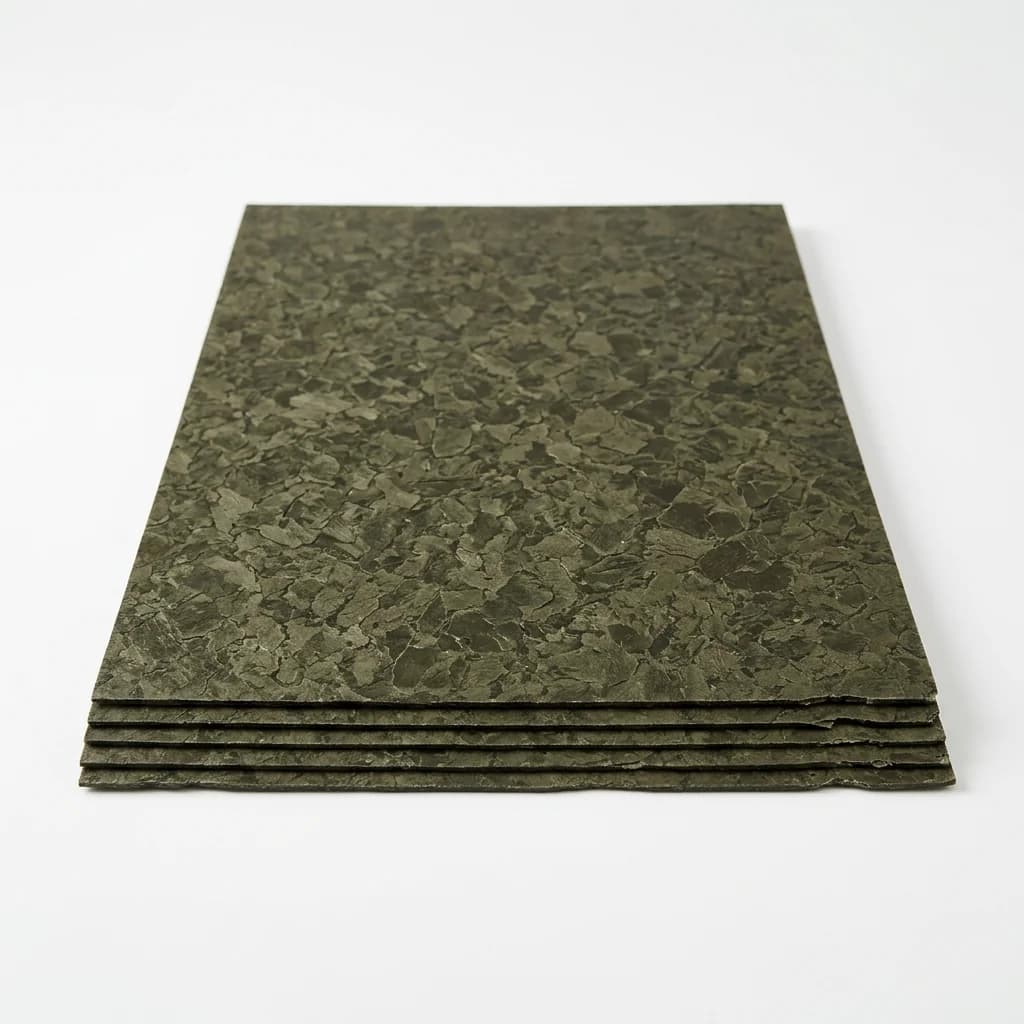

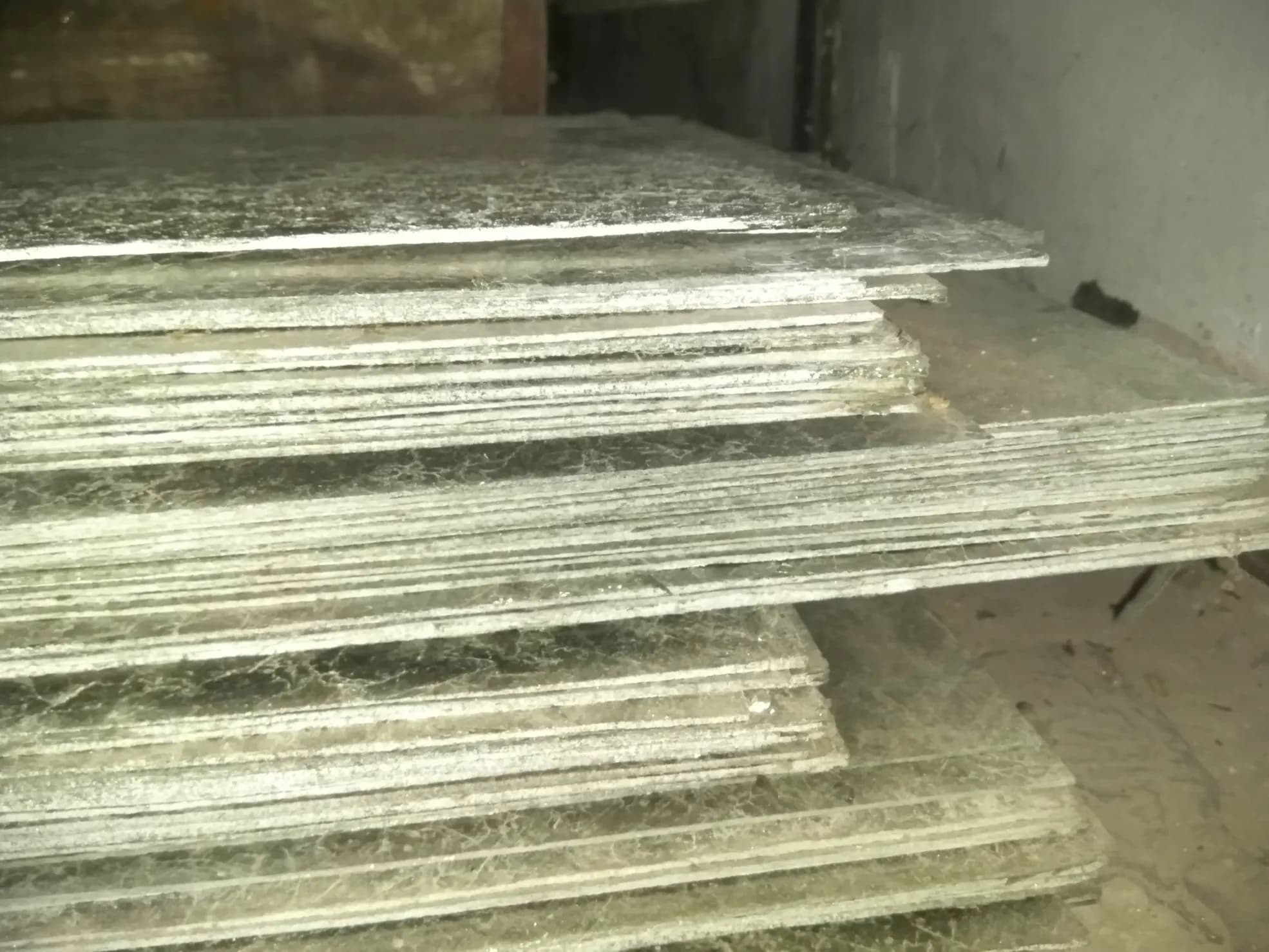

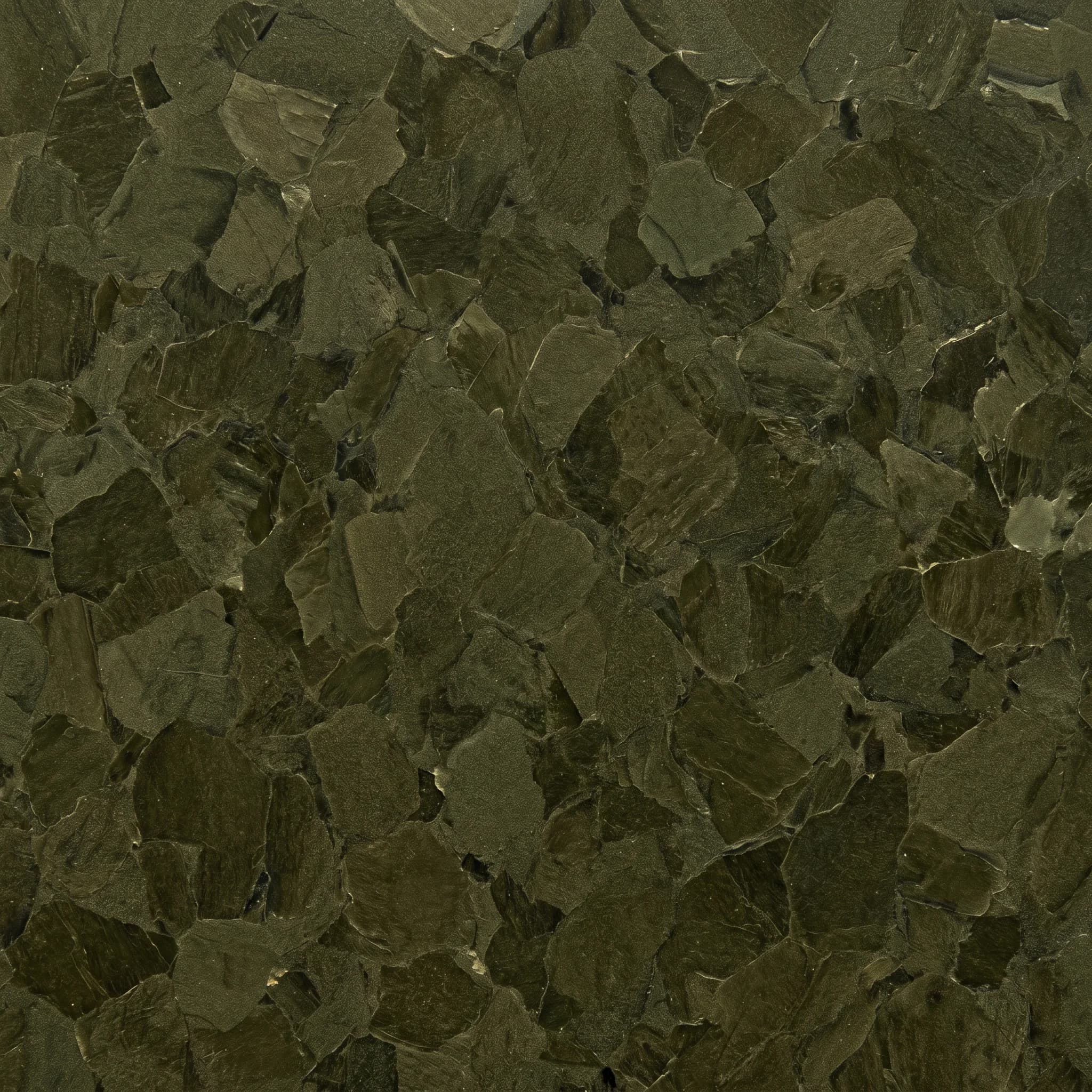

Миканит коллекторный КФШ-1 0,95 мм — изоляционный материал из щипаной слюды-флогопита на шеллаке в исполнении с пониженной усадкой, в толщине, которая в ГОСТ 2196-75 для КФШ-1 не нормируется. Для справки: по Табл. 1 ГОСТа шаг 0,95 мм — уникальный для марки КФА (нагревостойкая, связующее аммоний-фосфат ≤1,1%). У всех шести остальных марок (включая КФШ-1) ряд идёт через стандартные «круглые» значения.

Характеристики (справочно, по аналогии с ГОСТ-рядом)

Почему 0,95 мм нет у КФШ-1 в ГОСТе

В Табл. 1 ГОСТ 2196-75 шаг 0,95 мм встречается только в ряду КФА (тип 13 — нагревостойкий коллекторный миканит). У КФА ряд: 0,70; 0,80; 0,85; 0,90; 0,95; 1,00; 1,05; 1,10; 1,15; 1,20 мм. У остальных 6 марок ГОСТа (КФШ, КФГ, КФП, КФШ-1, КФП-1, КФГС) шаг 0,95 отсутствует — после 0,90 следующая нормативная толщина 1,00 мм.

Причина наличия 0,95 мм именно у КФА в стандарте явно не оговорена, но, вероятно, связана с конструктивными особенностями тяговых коллекторов — основной области применения нагревостойкой марки. Если кому-то нужен шаг 0,95 мм под задачу с пониженной усадкой (то есть в рецептуре КФШ-1) — это требует ТУ-исполнения производителя.

Альтернатива по ГОСТу для 0,95 мм

• КФА 0,95 мм — нормативная точка ряда КФА по ГОСТ 2196-75. Другое связующее (аммоний-фосфат вместо шеллака), но пробивное напряжение, толщина и запас по электрической прочности те же. Подходит, если требования паспорта машины не запрещают переход на минеральное связующее с обязательной лакировкой
• КФШ-1 0,90 мм — ближайшая меньшая нормативная толщина КФШ-1 (масса 2,220 кг/м²)
• КФШ-1 1,00 мм — ближайшая бóльшая нормативная толщина КФШ-1 (масса 2,465 кг/м²)

Применение КФШ-1 0,95 мм (по ТУ)

Задача, в которой был бы нужен именно 0,95 мм КФШ-1 (а не КФА), встречается крайне редко. Типовой сценарий: машина изначально проектировалась под КФА 0,95 мм (нагревостойкий), но по каким-то причинам позже паспорт переписали под КФШ-1 — и толщину 0,95 мм оставили, хотя ряд КФШ-1 её не содержит. В этом случае корректнее вернуться к КФА 0,95 мм (нормативный ряд ГОСТа) или пересогласовать на 0,90 / 1,00 мм КФШ-1.

Сравнение толщин КФШ-1 по ГОСТу

Условное обозначение при заказе (по ТУ)

Заказ по ТУ поставщика, а не по ГОСТ 2196-75. Пример: Миканит КФШ-1 0,95—6 ТУ [номер ТУ производителя]. Если цель — просто получить 0,95 мм коллекторного миканита ГОСТ 2196-75, следует заказать Миканит КФА 0,95—6 ГОСТ 2196-75 — это нормативное исполнение.

Вопросы и ответы

Можно ли вместо КФШ-1 0,95 мм поставить КФА 0,95 мм?

Если паспорт машины не запрещает КФА — да, это более правильный выбор (нормативная точка ГОСТ-ряда). Отличия: у КФА связующее — аммоний-фосфат ≤1,1% (минеральное), поверхность обязательно лакированная, нормируется остаточное вспучивание при 500 °C (≤20%), расслаиваемость ≤10% (у КФШ-1 ≤5%), и усадка — по условию а) 60 МПа/160 °C ≤10%, а не по условию б) как у КФШ-1. Для большинства коллекторов общепромышленного исполнения разница не критична; для машин с паспортным требованием именно класса B + пониженной усадки по условию б) — нужна отдельная сверка.

Почему шаг 0,95 мм есть только у КФА?

Точной причины стандарт не указывает. Предположительно — конструктивная особенность тяговых коллекторов, где исторически сложилась потребность именно в этой толщине. Нагревостойкость КФА (остаточное вспучивание 500 °C ≤20%) как раз соответствует тяговому применению, и ГОСТ закрепил 0,95 мм как точку ряда именно для этой марки.

Если фактическая толщина изношенной прокладки 0,94 мм, какую ставить?

Варианты: либо КФА 0,95 мм (нормативная толщина), либо КФШ-1 0,90 мм (ближайший меньший шаг ряда КФШ-1). Предпочтительный выбор — по паспорту машины и рекомендации технической службы.

Подробнее о марке КФШ-1 (нормативный ряд 0,70–1,50 мм без шага 0,95, суффикс «-1» и его смысл, условие б) испытания на усадку, сравнение с базовым КФШ, КФП-1 и КФА) — в описании категории КФШ-1.

Заказать КФШ-1 0,95 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. При заказе уточним, не подходит ли для вашей задачи КФА 0,95 мм (нормативный ряд ГОСТа) или КФШ-1 0,90/1,00 мм. Отгрузка со склада в Красноярске.
