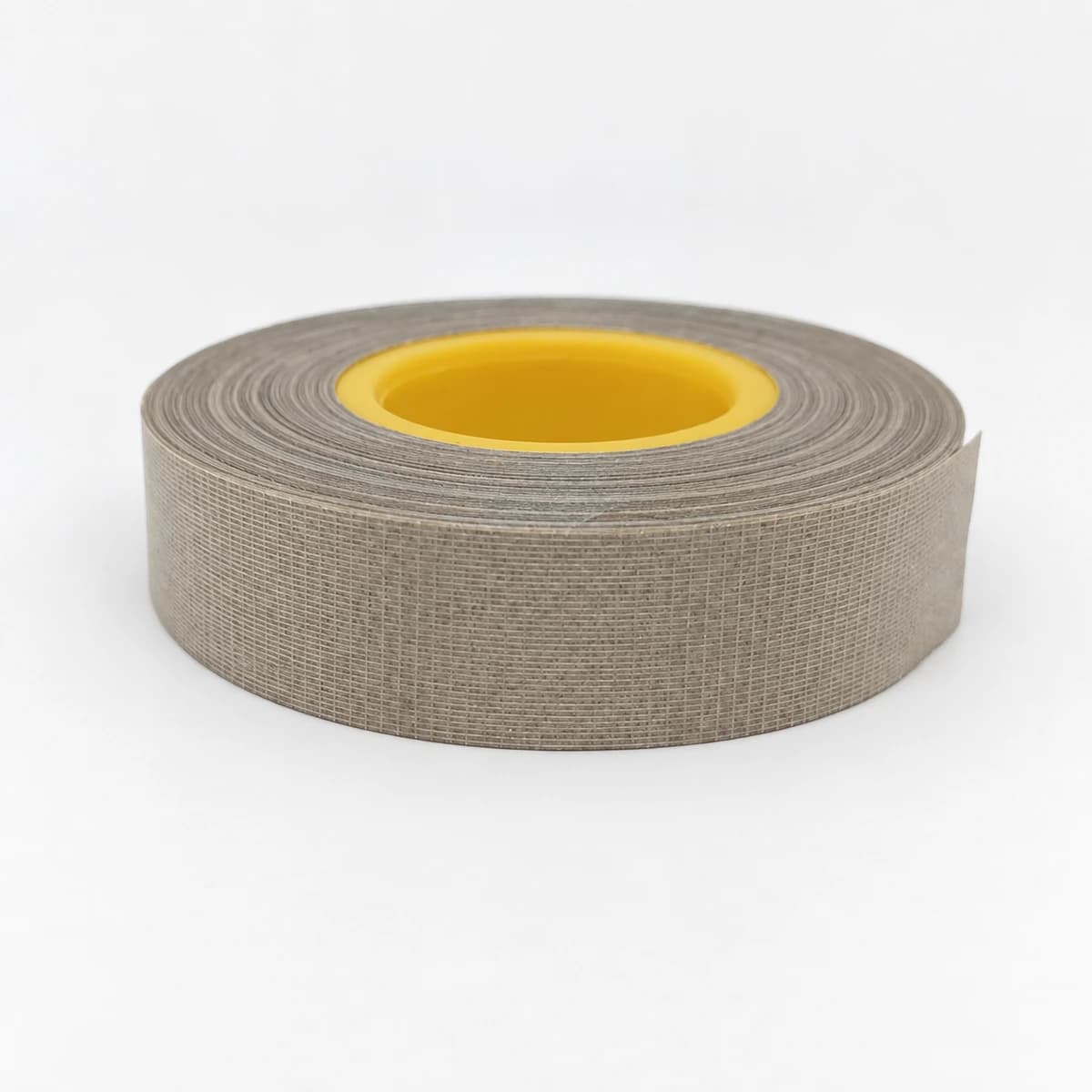

Обзор: Лента ЛСЭК-5ТПл 0,09 мм
0,09 мм ±0,01
≥46 кВ/мм
16-91 И02.0168.001
F (до 155 °C)
Лента ЛСЭК-5-ТПл толщиной 0,09 мм — переходная толщина между тонкой витковой 0,08 мм и средней 0,11 мм. В стандартном ряду серии ЛСЭК-5 числится самостоятельной нормированной позицией: слюдяная бумага из мусковита 55±3 г/м² (на 22 % плотнее, чем у 0,08 мм), стеклоткань 24±3 г/м², ПЭТФ-плёнка увеличенная — 17±2 г/м², связующее — электроизоляционный компаунд марки 5 (31±10 г/м²). Класс F (155 °C) по ГОСТ 8865-93. ТУ 16-91 И02.0168.001. Поверхностная плотность 130±18 г/м². Электрическая прочность ≥46 кВ/мм; пробивное в отдельных точках ≥1,4 кВ.
Толщина 0,09 мм — выбирается тогда, когда расчёт обмотки требует чуть большего пробивного по слою, чем даёт 0,08 мм, но толщина паза или зазор между секциями не позволяют применить 0,11 мм без переборов по геометрии. Чаще всего это всыпные обмотки малых и средних асинхронных машин 660 В и обмотки якоря машин постоянного тока на повышенном номинальном напряжении.
Характеристики: Лента ЛСЭК-5ТПл 0,09 мм
Технические характеристики ЛСЭК-5-ТПл 0,09 мм
| Толщина / допуск | 0,09 мм · ±0,01 мм |
| Электрическая прочность | ≥46 кВ/мм · на 4 % ниже, чем у 0,08 мм; на 28 % выше, чем у 0,11 мм |
| Пробивное в отд. точках | ≥1,4 кВ · постоянно для всех толщин ЛСЭК-5 |
| Удельная разрушающая нагрузка | ≥60 Н/см (по основе) |
| Поверхностная плотность | 130±18 г/м² |
| Слюдяная бумага | Мусковит, 55±3 г/м², доля слюды ≥30 % |
| Подложки | Стеклоткань 24±3 г/м² с одной стороны + ПЭТФ-плёнка 17±2 г/м² с другой |
| Связующее | Электроизоляционный компаунд марки 5, 31±10 г/м² (доля 20–30 %) |
| Летучие вещества | не более 2 % |
| Класс нагревостойкости | F · до 155 °C (ГОСТ 8865-93) |
| Гарантийный срок хранения | 3 месяца при 15–35 °C, 6 месяцев при 5 °C со дня изготовления |
Характеристики
| Слюдяная основа | флогопит |
|---|---|
| Подложка | стеклоткань |
Применение: Лента ЛСЭК-5ТПл 0,09 мм
Применение ЛСЭК-5-ТПл 0,09 мм
Главное применение 0,09 мм в серии ЛСЭК-5-ТПл — витковая изоляция всыпных обмоток асинхронных двигателей 660 В мощностью от 30 до 200 кВт. Для машин 660 В витковое напряжение в катушке статора при тяжёлых пусках и работе от частотно-регулируемого привода может достигать 2 кВ; пробивное точечное 1,4 кВ при двойной укладке с полуперекрытием даёт расчётное пробивное около 4 кВ — нормативный уровень. Толщина 0,09 мм даёт прирост сечения паза заметно меньше, чем 0,11 мм (приращение пакета на 18 % vs 22 %), что критично при перемотке статоров с уже выработанным запасом по геометрии паза.
Второе применение — межслойная изоляция в обмотках якоря электрических машин постоянного тока среднего напряжения. На якорях машин 220–500 В количество секций обмотки доходит до 60–120, и межсекционное напряжение в момент коммутации достигает 50–80 В при ударных нагрузках; кумулятивное напряжение между слоями при многослойной катушечной обмотке — до 600–900 В. ЛСЭК-5-ТПл 0,09 мм с пробивным 1,4 кВ даёт около 1,5-кратного запаса по слою и 3-кратного — по двойному слою, что соответствует расчётным нормативам для машин общего назначения.
Третье применение — изоляция полюсных катушек возбуждения малых машин постоянного тока. У главных полюсов небольших машин 5–50 кВт катушка возбуждения с большим числом тонких витков (до 1000 витков) укладывается рядами на изолированной плите; 0,09 мм с увеличенной до 17±2 г/м² плёнкой даёт более стойкую к продавливанию межслойную изоляцию, чем 0,08 мм с 14 г/м² плёнкой, при сопоставимом приросте толщины обмотки.
Четвёртое применение — замена при ремонте обмоток, изначально спроектированных под микаленты ЛЭС-1 и ЛК толщиной 0,09 мм. Старые микаленты этой геометрии нормировались по ГОСТу 1960-х годов с пробивным 0,8–1,0 кВ; современная ЛСЭК-5-ТПл 0,09 мм даёт пробивное 1,4 кВ и более стабильное связующее без перепроектирования паза. Для тяговых машин, проектированных под микаленты ЛЖ или ЛЭС-2, использовать ЛСЭК-5 нельзя — нужна ЛСЭП-934-ТПл.
Сравнение: Лента ЛСЭК-5ТПл 0,09 мм
Сравнение толщин ЛСЭК-5-ТПл
| Толщина | Эл. прочность | Прочность Н/см | Поверхн. плотность | |
|---|---|---|---|---|
| 0,08 мм | ≥48 кВ/мм | 60 | 120±16 г/м² | Подробнее |
| 0,09 мм | ≥46 кВ/мм | 60 | 130±18 г/м² | ← вы здесь (всыпные 660 В) |
| 0,10 мм * | по согласованию | по согл. | ≈148 г/м² | Подробнее |
| 0,11 мм | ≥36 кВ/мм | 120 | 165±23 г/м² | Подробнее |
| 0,13 мм | ≥30 кВ/мм | 120 | 205±25 г/м² | Подробнее |
* Толщина 0,10 мм в ТУ напрямую не нормирована, поставляется по согласованию с заказчиком. Особенность серии ЛСЭК-5 — электрическая прочность снижается с ростом толщины (с 48 до 30 кВ/мм), а механическая прочность скачком удваивается между 0,09 и 0,11 мм (60 → 120 Н/см) за счёт перехода на более тяжёлую стеклоткань 33±3 г/м². Подробнее о выборе толщины — в описании марки ЛСЭК-5-ТПл.
Документы: Лента ЛСЭК-5ТПл 0,09 мм
Условное обозначение при заказе
В обозначение при заказе по ТУ 16-91 И02.0168.001 включаются марка, толщина, ширина ролика и обозначение ТУ. Для всыпных обмоток наиболее распространённые форматы:
- Стандартная ширина 25 мм для статорных секций:
Лента ЛСЭК-5-ТПл 0,09×25 ТУ 16-91 И02.0168.001 - Ширина 20 мм для всыпных обмоток малой мощности:
Лента ЛСЭК-5-ТПл 0,09×20 ТУ 16-91 И02.0168.001 - Ширина 30 мм для роторных катушек:
Лента ЛСЭК-5-ТПл 0,09×30 ТУ 16-91 И02.0168.001 - По чертежу заказчика:
Лента ЛСЭК-5-ТПл 0,09×25 ТУ 16-91 И02.0168.001 по черт. № __
Доступные ширины ролика: 15, 20, 25, 30, 35, 40 мм. Широкие рулоны до 870 мм для лентоизолировочных станков серийного производства — по согласованию. Минимальный заказ — 1 кг (приблизительно 307 м ленты при ширине 25 мм или 384 м при ширине 20 мм). Внутренний диаметр втулки ролика — Ø 36±1 мм.
Вопросы и ответы
Зачем нужна 0,09 мм, если есть 0,08 и 0,11 мм?
Толщина 0,09 мм закрывает разрыв между тонкой 0,08 мм (60 Н/см, плотность бумаги 45 г/м²) и средней 0,11 мм (120 Н/см, плотность 65 г/м²). Между ними скачок: и по механической прочности (×2), и по электрической прочности (с 48 до 36 кВ/мм). Толщина 0,09 мм с прочностью 60 Н/см и 46 кВ/мм даёт промежуточный режим, удобный для ремонтных задач, где нужна повышенная плотность слюды (55 г/м² vs 45 у 0,08 мм) при сохранении механической мягкости. На сериях советского периода многие машины проектировались именно под 0,09 мм микаленты, и при перемотке экономнее и проще оставить ту же толщину.
В чём разница между ЛСЭК-5-ТПл 0,09 мм и ЛСЭП-934-ТПл 0,09 мм?
У ЛСЭП-934-ТПл 0,09 мм толщина 0,09 мм в ТУ напрямую не нормирована и поставляется по согласованию с заказчиком как нестандарт. У ЛСЭК-5-ТПл 0,09 мм — это нормированная позиция стандартного ряда с прописанными в datasheet характеристиками. Кроме связующего (компаунд м.5 vs ЭП-934) и пробивного (1,4 кВ vs 3,5 кВ), есть ещё одно: у 0,09 мм ЛСЭК-5 плёнка 17 г/м² (а не 14, как у других тонких толщин), что даёт лучшее заполнение зазоров при отверждении. Выбор: ЛСЭК-5 — для машин общего назначения 220–660 В, ЛСЭП-934 — для тяговых и крупных асинхронных.
Сколько слоёв ЛСЭК-5-ТПл 0,09 мм нужно для всыпной обмотки 660 В?
Для всыпной обмотки 660 В типовая укладка — два слоя 0,09 мм с полуперекрытием (расчётное пробивное около 4 кВ) для машин с обычными пусками и три слоя (≈6 кВ) для машин на ЧРП с кратными перенапряжениями. Часто применяется комбинированная укладка: два слоя 0,09 мм + пропиточный лак КП-303Н или ПК-21. Финальная схема указывается в технологической карте намотки конкретной серии электродвигателя.
Можно ли заменить 0,09 мм ЛСЭК-5 на 0,10 мм или 0,11 мм при отсутствии 0,09 на складе?
Технически — да, при условии что геометрия паза позволяет принять прирост толщины пакета. 0,10 мм нестандартная (по согласованию), 0,11 мм имеет прочность 120 Н/см vs 60 у 0,09 мм — стиль укладки и режим намотки придётся пересматривать. По электрическим параметрам обе альтернативы покрывают требование (электрическая прочность всё равно остаётся выше нормативной), но пакет «жёстче» — на сложных профилях паза могут возникнуть трещины при изгибе. Рекомендуем 0,09 мм держать в плановом заказе, не подменять. Срок поставки 0,09 мм — со склада за 1–2 рабочих дня после оплаты (для готового материала из наличия без дополнительных работ; срок до передачи ТК).
Сколько метров ленты в 1 кг при толщине 0,09 мм?
При поверхностной плотности 130 г/м² и ширине 25 мм — приблизительно 307 м/кг. При ширине 20 мм — около 384 м/кг. При ширине 30 мм — около 256 м/кг. Точное значение зависит от партии (плотность нормируется с допуском ±18 г/м²) и указывается в паспорте на конкретный ролик.
Подробнее о марке ЛСЭК-5-ТПл (расшифровка обозначения, особенности компаунда марки 5, технология намотки и отверждения 10–16 ч при 160 °C, совместимость с пропиточными составами, отличия от ЛСК-110 и ЛСЭП-934, типичные ошибки при выборе) — в описании марки.
Заказать ЛСЭК-5-ТПл 0,09 мм
Цена — 1400 ₽/кг с НДС, за 1 кг ленты в роликах. Минимальный заказ — 1 кг. Стандартные ширины 15, 20, 25, 30, 35, 40 мм — со склада ИзолитПром в Красноярске и Москве за 1–2 рабочих дня после оплаты (для готового материала из наличия без дополнительных работ; срок до передачи ТК). Резка под нестандартную ширину или широкие рулоны до 870 мм для лентоизолировочных станков — в индивидуально согласованный срок с учётом объёма и сложности заказа. Скидка от 10 кг.
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем количество роликов под всыпную обмотку статора асинхронного двигателя 660 В, обмотку якоря машины постоянного тока или полюсные катушки возбуждения; поможем подобрать ширину под оснастку и режим намотки. Поставка с паспортом качества по ТУ 16-91 И02.0168.001 на каждую партию. Доставка по России: ПЭК, Деловые Линии, СДЭК.
