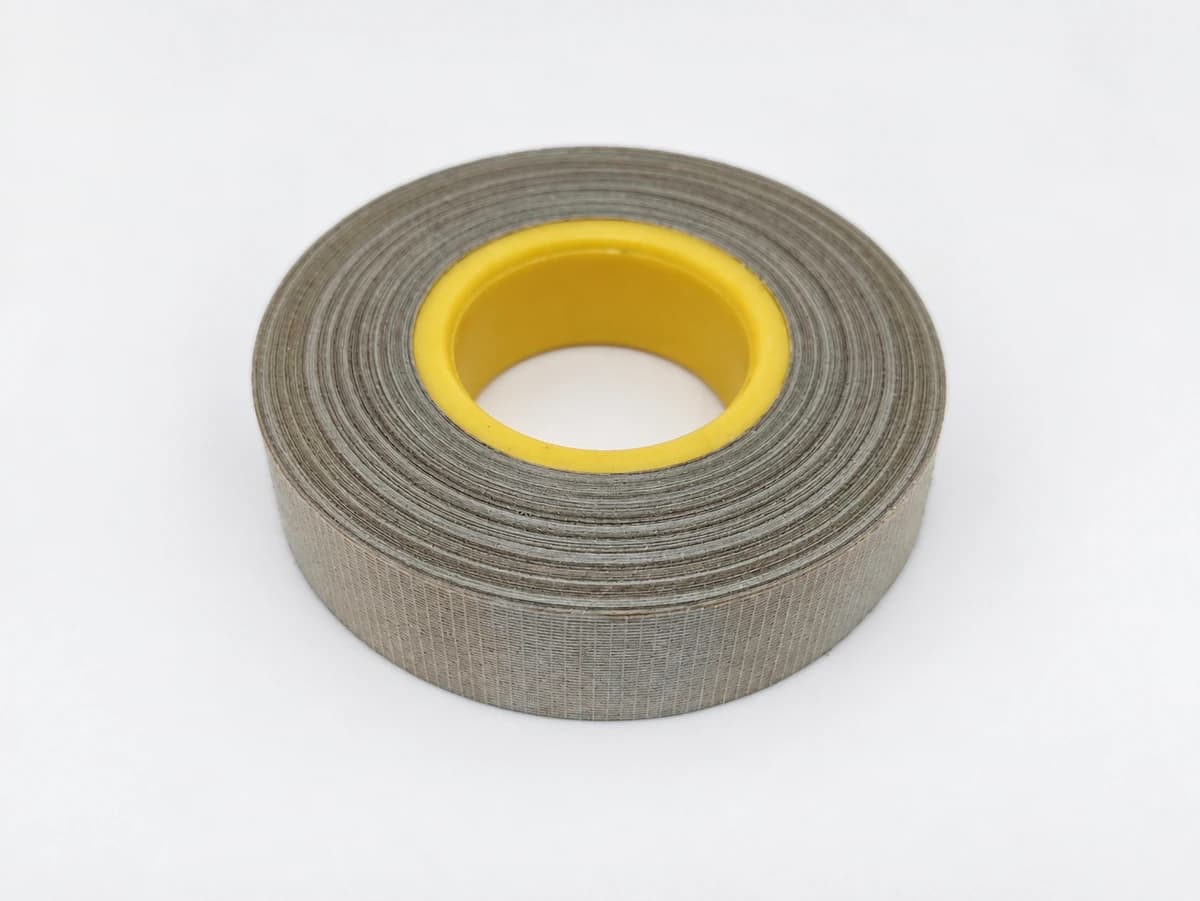

Обзор: Лента слюдосодержащая ЛС525Т 0,14 мм
0,14 мм +0,03/−0,01
20 / 25 / 30 мм
220 (220 °C) — по паспорту; пожарный режим — по испытанию кабеля
Силовые FRLS, кабели АЭС / метро
Лента слюдосодержащая ЛС525Т толщиной 0,14 мм — усиленное исполнение в кабельной линейке. Та же конструкция: флогопитовая слюдяная бумага, одна стеклотканная подложка, кремнийорганическое (силиконовое) связующее, — но с большей поверхностной плотностью и увеличенным запасом по пробивному напряжению. Предназначена для огнестойкой обмотки токопроводящих жил крупных сечений (16–95 мм²) и кабелей с повышенными требованиями по огнестойкости — FE-180 для АЭС, метрополитена, тоннелей, объектов с длительным временем эвакуации. Класс длительной нагревостойкости — 220 (220 °C) — по паспорту согласованного исполнения. Для применения в огнестойком кабеле оценивают всю конструкцию кабеля и подтверждают требуемую длительность работы испытанием; отдельно взятая толщина ленты не гарантирует 90 или 180 минут при пожаре.
Толщина 0,14 мм — для силовых FRLS-кабелей среднего и крупного сечения, для кабелей нг(А)-FRHF атомных станций, кабелей систем тоннельной вентиляции метрополитена, аварийной связи в тоннелях. В двухслойной намотке с 50 % перекрытием обеспечивает огнестойкость кабеля по категории FE-180 (180 минут работоспособности при пожаре).
Характеристики: Лента слюдосодержащая ЛС525Т 0,14 мм
Технические характеристики ЛС525Т 0,14 мм
Проверка исполнения перед заказом. Указанные размеры и показатели сопоставляют с паспортом согласованной ленты и исходной спецификацией заказчика. Требование к готовому кабелю при пожаре проверяют отдельно: паспорт ленты и испытание макета не заменяют протокол испытания кабеля. Режимы 750–900 °C и длительность 90 или 180 минут не являются самостоятельной гарантией ленты и применимы только в рамках соответствующего испытания изделия.
| Толщина / допуск | 0,14 мм · +0,03 / −0,01 мм |
| Ширины ролика (склад) | 20, 25, 30 мм · нестандартные — под заказ |
| Тип слюды | Флогопит · магниевая слюда, термостойкая до 950 °C |
| Связующее | Кремнийорганический (силиконовый) лак, 14 ± 3 % по массе |
| Подложка | Стеклоткань электротехническая, 1 слой |
| Поверхностная плотность ленты | 200 ± 15 г/м² |
| Класс нагревостойкости (длительный) | 220 (220 °C) по ГОСТ 8865-93 |
| Стойкость при пожаре | До 900 °C кратковременно |
| Пробивное напряжение ленты, не менее | 1,6 кВ по толщине одного слоя |
| Пробивное напряжение макета (исходно) | ≥ 3,5 кВ · двухслойная намотка с 50 % перекрытием |
| Пробивное макета после 850 °C × 3 ч | ≥ 3,0 кВ |
| Огнестойкость кабеля | Требование к испытанному готовому кабелю, подтверждаемое отдельным протоколом: ГОСТ IEC 60331-21-2011, 750 ± 50 °C, до FE-180 |
| Удельная разрушающая нагрузка | ≥ 80 Н/см |
| Размеры ролика | Диаметр 220–320 мм, втулка Ø 76 ± 1 мм |
| Гарантийный срок хранения | 12 месяцев по ТУ предприятия |
Применение: Лента слюдосодержащая ЛС525Т 0,14 мм
Применение ЛС525Т 0,14 мм
Большая поверхностная плотность (200 г/м² против 180 для 0,12 мм) и больший запас по пробивному напряжению ленты в одном слое (1,6 кВ против 1,4 кВ) дают повышенный электрический и термический ресурс. Используется там, где либо геометрия жилы требует более «толстого» барьера, либо время работоспособности кабеля при пожаре должно быть максимальным.
Типовые кабельные применения:
- Силовые кабели нг(А)-FRLS среднего и крупного сечения (жилы 16; 25; 35; 50; 70; 95 мм²). Радиус кривизны жил больше, удельная электрическая нагрузка на ленту меньше, но требуется больший общий запас по электрической прочности.
- Кабели для атомных электростанций категории FE-180 (180 минут работоспособности при пожаре). При намотке в три слоя ленты 0,12 мм или в два слоя ленты 0,14 мм обеспечивается шестикратное черепичное перекрытие — норматив для систем безопасности АЭС.
- Кабели тоннельной вентиляции и аварийного освещения метрополитена. Эвакуация в тоннеле может занимать 15–30 минут — система вентиляции и освещения должна работать всё это время; для самых ответственных линий применяется усиленная 0,14 мм.
- Кабели систем связи и оповещения в подземных сооружениях с обязательной сертификацией по FE-90 / FE-180.
- Кабели нг(А)-FRHF для объектов культурного наследия, музеев, серверных, где галогенные газы при пожаре недопустимы и требование по огнестойкости — максимальное.
Сравнение: Лента слюдосодержащая ЛС525Т 0,14 мм
Аналог в нашем ассортименте
Для согласования замены ЛС525Т 0,14 мм рассматривается лента ЛСК-Т 0,14 мм из ассортимента ИзолитПром. Полное описание категории и сравнение типоразмеров — Лента слюдосодержащая ЛС525Т. Для проектов FE-180 с обязательной сертификацией готового кабеля в аккредитованной лаборатории — поставка с расширенным паспортом партии, включающим протокол испытаний макета после 850 °C × 3 ч.
