Обзор: Микалента ЛФК-Т (ГОСТ 4268-75)

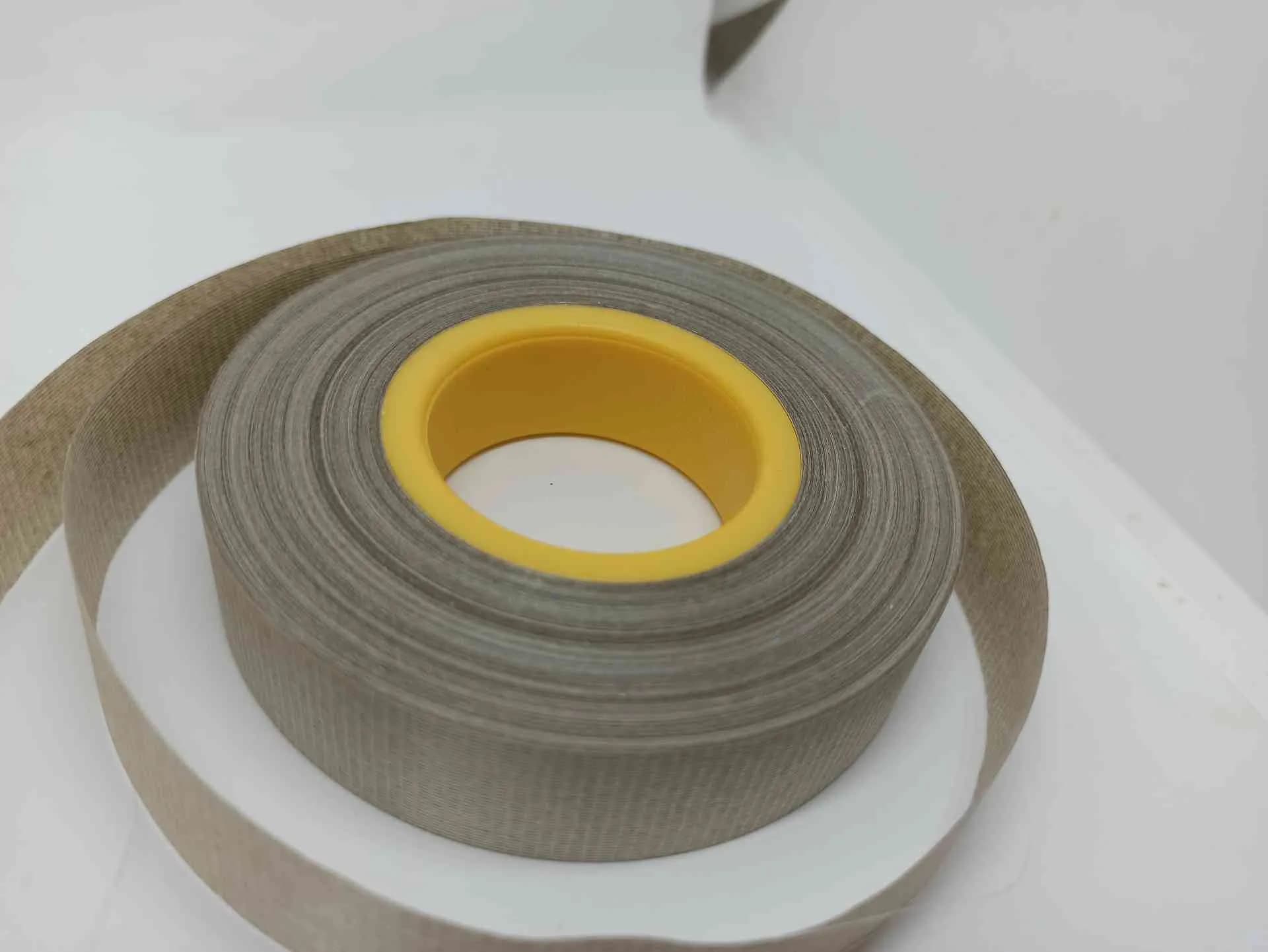

Лента миканитовая ЛФК-Т — флогопит, кремнийорганическое связующее, стеклоткань с одной стороны
Микалента ЛФК-Т по ГОСТ 4268-75: нагревостойкий флогопит, кремнийорганический лак, одна стеклотканевая подложка. Тип 53 по ГОСТ 25045-81; длительно допустимая рабочая температура 180 °C. Нормативные показатели зависят от толщины и сорта. Для исполнения по ТУ предусмотрена отдельная категория; требования двух документов не подменяют друг друга.
Термостойкость флогопитовой основы не является подтверждением допустимой рабочей температуры готовой ленты. Для исполнения по ГОСТ применяют указанную выше норму 180 °C; возможность кратковременных перегревов для исполнения по ТУ должна быть прямо предусмотрена его документацией. Одностороннее армирование стеклотканью (Т) даёт достаточную прочность при намотке, сохраняя минимальную толщину пакета.
Применяется в обмотках тяговых двигателей, турбогенераторов, нагревательных установок и другого оборудования, если тепловой режим соответствует документации на выбранное исполнение. Аналог ЛФК-ТС и ЛФК-ТТ с меньшей толщиной подложки.
ЛФК-Т сочетает два высокотемпературных компонента: флогопитовую слюду (высокая термостойкость минерала) и кремнийорганическое связующее (эластичность при термоциклировании). Одностороннее армирование стеклотканью (Т) делает ленту более гибкой по сравнению с ЛФК-ТТ — удобно при намотке на катушки сложного профиля сечения.
Применяется в тяговых и судовых двигателях, высоковольтных обмотках, где сочетаются вибрационные нагрузки и высокие рабочие температуры. При выборе между ЛМК-Т и ЛФК-Т допустимость кратковременных перегревов проверяют по документации конкретных исполнений; тип слюды сам по себе не разрешает превышение рабочей температуры.
Общие требования к ЛФК-Т по ГОСТ
- Гибкость
- Гибкая при температуре 15–35 °C и относительной влажности 45–75%. ГОСТ 4268-75, п. 2.5; методы — ГОСТ 25045-81.
- Поверхность и дефекты
- Не допускаются посторонние включения, сквозные отверстия и просветы между пластинками слюды; для односторонней микаленты пластинки не должны отслаиваться; площадь пузырей/местного расслоения под подложками не более 15% образца; морщины не должны выводить толщину за допуск. ГОСТ 4268-75, п. 2.1.
- Рулоны, намотка и разматывание
- Плотная намотка на жёсткую втулку с внутренним диаметром не менее 30 мм; ровные торцы; свободное разматывание без сдира подложки и расслоения; местное расслоение общей площадью не более 15%. ГОСТ 4268-75, п. 2.2.
- Контроль толщины и электропрочности
- Толщину и электрическую прочность проверяют на образцах одного ролика длиной не более 2 м в 10 точках, разнесённых на 150–170 мм. ГОСТ 4268-75, п. 4.2.
- Методы испытаний
- Методы испытаний микаленты — по ГОСТ 25045-81. ГОСТ 4268-75, п. 4.1.
- Материалы и допустимые конструкции
- В п. 2.6 перечислены щипаная слюда мусковит или флогопит, микалентная бумага, стеклоткань и стеклосетка, разные клеящие связующие; другие связующие и подложки допустимы при качестве не ниже требований и согласовании с основным потребителем. ГОСТ 4268-75, п. 2.6.
- Условное обозначение
- Условное обозначение включает марку и сорт, толщину, ширину ролика/рулона, размер слюды и обозначение ГОСТ. ГОСТ 4268-75, п. 1.4.
- Хранение и подготовка
- Хранить в упаковке предприятия-изготовителя в закрытом сухом помещении на стеллажах: не менее 5 см от пола и не менее 1 м от отопительных/нагревательных приборов. Перед применением выдержать не менее 24 ч в отапливаемом помещении при температуре не ниже 10 °C. Ограничение RH ≤80% в ГОСТ 25045-81 дано для типов 11–14, 21 и 22; его нельзя автоматически переносить на типы микаленты 51–57. ГОСТ 25045-81, пп. 6.11–6.12, печатная с. 35 / PDF-стр. 41; ГОСТ 4268-75, п. 5.1.
- Пробивное напряжение в отдельных точках
- Допускается одна точка из десяти с пробивным напряжением менее 1 кВ, но не менее 0,6 кВ. Это допуск к результатам измерения, а не отдельная минимальная средняя электрическая прочность. ГОСТ 4268-75, примечание 4 к таблице 3, печатная с. 6 / PDF-стр. 7.
- Гарантийный срок хранения
- [{'связующее': 'масляно-глифталевый лак', 'срок': '4 месяца'}, {'связующее': 'масляно-битумный лак', 'срок': '9 месяцев'}, {'связующее': 'каучуковое связующее', 'срок': '6 месяцев'}, {'связующее': 'кремнийорганический лак', 'срок': '12 месяцев'}] ГОСТ 4268-75, пп. 6.1–6.2, печатная с. 8 / PDF-стр. 9; действует при соблюдении условий транспортирования и хранения.
- Размеры роликов, рулонов и отрезков
- Ролики микаленты: ширина 10; 15; 20; 23; 25; 30; 35 мм с отклонением ±1 мм, диаметр не более 110 мм. Таблица называет только «диаметр», не уточняя внутренний или внешний. Иные ширина/диаметр ролика допускаются по согласованию изготовителя и потребителя. Микалента в рулонах изготавливается по требованию потребителя; ширину и диаметр рулона согласуют отдельно. Длина каждого куска в ролике или рулоне — не менее 5 м. ГОСТ 4268-75, п. 1.3; ГОСТ 25045-81, пп. 1.2, 1.4–1.6, табл. 2, печатные с. 8–9 / локальный PDF-стр. 13–14.
Для таблицы 3 летучие вещества ограничены сверху значением 1%; тип 53 температура к этой марке не относится (у ЛФК-Т одна стеклотканевая подложка, тип 53).
12 месяцев со дня изготовления при соблюдении условий транспортирования и хранения.
Характеристики: Микалента ЛФК-Т (ГОСТ 4268-75)
Технические характеристики ЛФК-Т
| Толщина, мм | Электрическая прочность, высший / первый сорт, кВ/мм | Слюда, не менее, % | Связующее, % |
|---|---|---|---|
| 0,08 | ≥26 / ≥22 | ≥45 | 17–33 |
| 0,13 | ≥20 / ≥16 | ≥40 | 17–33 |
| 0,15 | ≥20 / ≥16 | ≥40 | 17–33 |
Флогопитовые микаленты всех марок — в каталоге лент миканитовых. Для максимальной механической защиты — см. ЛФК-ТТ.
Для заказа и уточнения цены звоните: +7 (953) 585-20-07 — отгрузка со склада в Москве, доставка по всей России.
Нормы: ГОСТ 4268-75, таблицы 1 и 3; тип 53 — по таблице 1 ГОСТ 25045-81. Электрическая прочность — средняя на цилиндрических электродах диаметром 6 мм. Сорт и исполнение согласуют при заказе; результаты испытаний партии подтверждаются документом качества.
